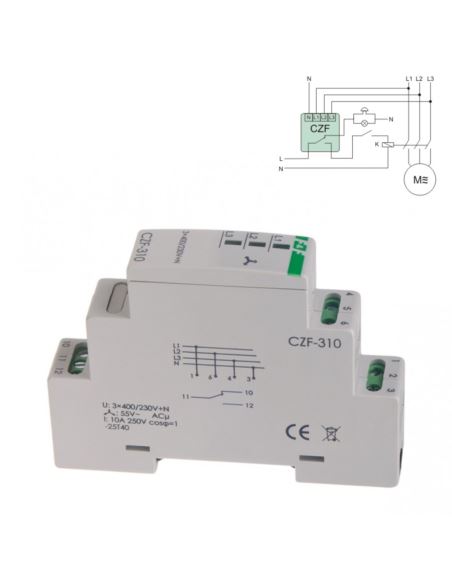

Czujnik zaniku faz CZF-310

Czujnik zaniku fazy CZF-310 Ze stałym progiem asymetrii napięciowej zadziałania.

Styk 1 x NO/NC.

Czujnik zaniku fazy CZF-310 do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie czujnika zaniku fazy CZF-310

Silnik zostanie wyłączony, gdy nastąpi zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.

Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz NIE
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 55 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 3 × LED zielona
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,56 W
Temperatura pracy -25÷40°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
TrueRMS NIE

Cena dotyczy 1 szt.
