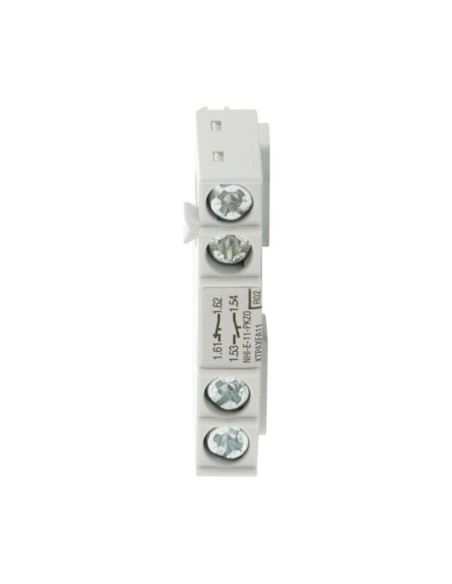

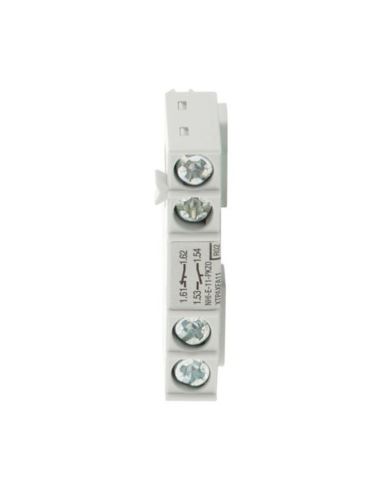

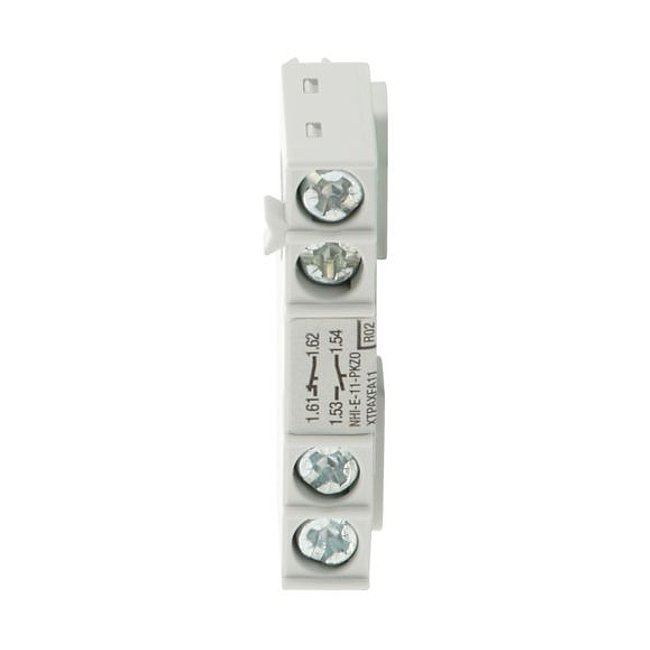

Blok styków pomocniczych NHI-E-11-PKZ0 1Z 1R
40,00 zł szt.
Blok styków pomocniczych NHI-E-11-PKZ0 1Z 1R EATON
Blok styków pomocniczych NHI-E-11-PKZ0 1Z 1R EATON
Wyposażenie w styki
Z = 1 Zestyk zwierny
R = 1 Styki
rozwierne
Sposób podłączenia Zaciski śrubowe
Stosowane do Standardowy styk
pomocniczy PKZ0(4)
Stosowane do: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE
Możliwość montażu w:
- Wyłącznik silnikowy
- Wyłącznik
transformatorowy
- Wyłącznik silnikowy do zespołu rozruszników (Od numeru
seryjnego 01)
- Szerokości wyłączników silnikowych wynoszące 45 mm (PKZM0 i
PKZM01) lub 55 mm (PKZM4) pozostają bez zmian.
DANE TECHNICZNE
Styk pomocniczy:
Odporność na udar napięciowy [Uimp] 4000 V
AC
Kategoria przepięciowa / stopień zanieczyszczenia III/3
znamionowe
napięcie pracy [Ue] 440 V AC
znamionowe napięcie pracy [Ue] 250 napięcie
stałe, V Bezpieczne odłączanie zgodnie z EN 61140 między zestykami pomocniczymi
a torami prądów głównych 690 V AC
Znamionowy prąd pracy [Ie] AC-15
220 -
240 V [Ie] 1 A
Znamionowy prąd pracy [Ie] DC-13 L/R ≦ 100 ms 24 V [Ie] 2
A
Trwałość, mechaniczna [cykle łączenia] > 0.1 x 106
Trwałość,
elektryczna [cykle łączenia] > 0.1 x 106
Niezawodność zestyku
[Częstotliwość błędu] <10-8, < błąd na 100 mln łączeń (przy Ue = 24 V DC,
Umin = 17 V, Imin = 5.4 mA) λ
Odporność na zwarcia bez zgrzania bezpiecznik
topikowy 10 A gG/gL
Przekrój doprowadzeń Drut lub Linka, z tulejką 0,75
(18AWG) - 1,5 mm2 (16AWG)
Cena dotyczy 1szt.
