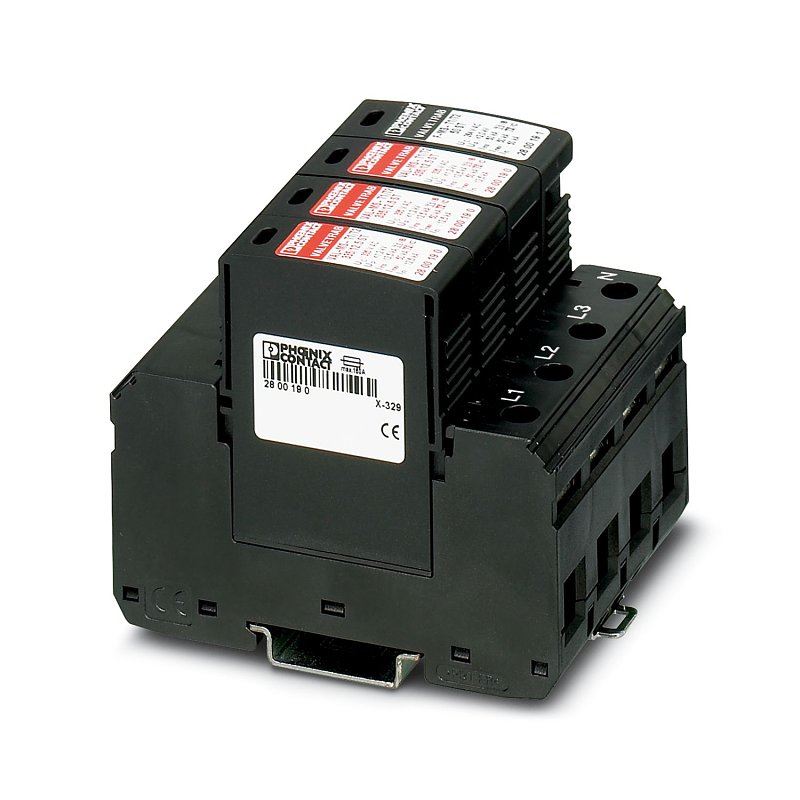

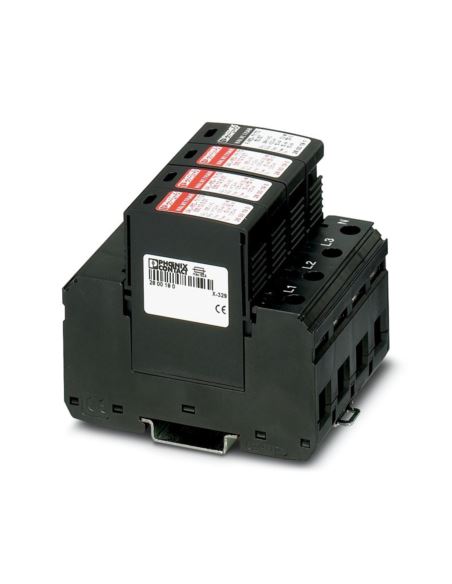

Ogranicznik Przepięć AC VAL-MS 335/12,5/3+1 T1/T2

Phoenix Contact VAL-MS-T1/T2 335/12.5/3+1 - Odgromnik / ogranicznik przepięć typ 1/2

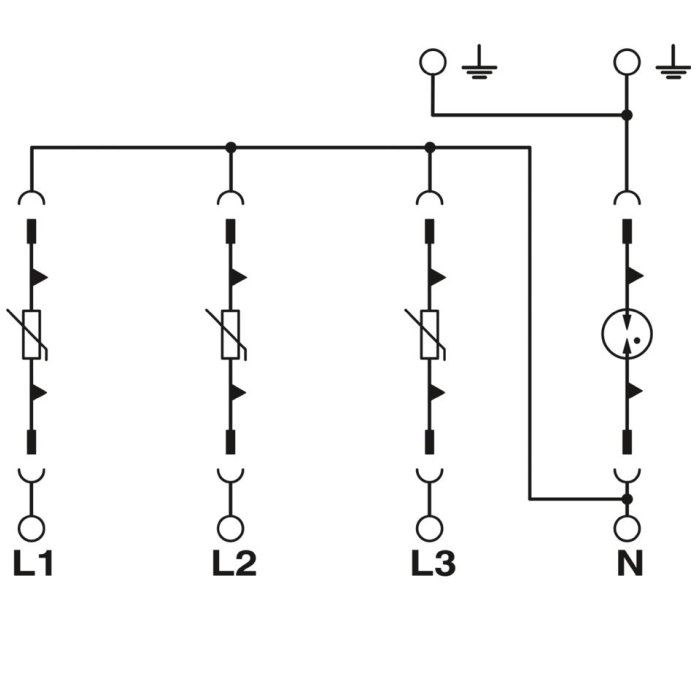

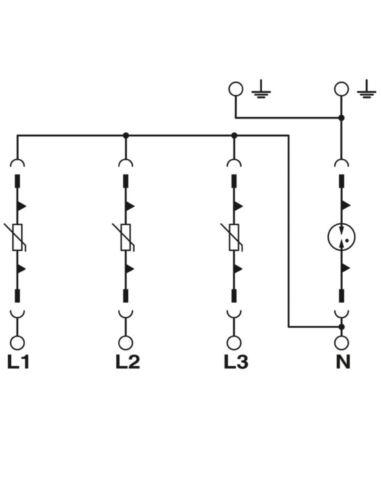

Wtykowy odgromnik / ogranicznik przepięciowy typu T1/T2 na bazie warystora do 3-fazowych sieci zasilających z oddzielnym przewodem N i PE (system 5-przewodowy: L1, L2, L3, N, PE), do klas ochrony odgromowej III i IV.

Specyfikacja

Typ EN T1 / T2
System zasilania IEC TT / TN-S
Konstrukcja Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy
Liczba biegunów 4
Uszkodzona ochrona przepięciowa: sygnalizacja optyczna
Częstotliwość znamionowa fN 50 Hz (60 Hz)
Rodzaj przyłącza Przyłącze śrubowe
Gwint śruby M5
Moment dokręcania 3 Nm (1,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Długość odizolowania 16 mm
Przekrój przewodu giętkiego 1,5 mm² ... 25 mm²
Przekrój przewodu sztywnego 1,5 mm² ... 35 mm²
Przekrój przewodu AWG 15 ... 2
Rodzaj przyłącza Widełk. końcówka kabla
Przekrój przewodu giętkiego 1,5 mm² ... 16 mm²
Szerokość 71,2 mm
Wysokość 89,8 mm
Głębokość 77,5 mm (ze szyna DIN 7,5 mm)
Szerokość 4 TE
Kolor czarny (RAL 9005)
Klasa palności wg UL 94 V-0
Wartość CTI materiału 600
Materiał izolacyjny PA 6.6/PBT
Grupa materiałów I
Materiał obudowy PA 6.6 / PBT
Tory ochronne L-N / L-PE / N-PE
Kierunek działania 3L-N & N-PE
Napięcie znamionowe UN 240/415 V AC (TN-S)
240/415 V AC (TT)
Częstotliwość znamionowa fN 50 Hz (60 Hz)
Najwyższe napięcie pracy UC (L-N) 335 V AC
Najwyższe napięcie trwałe UC (L-PE) 335 V AC
Najwyższe napięcie pracy UC (N-PE) 264 V AC
znam. prąd obciążenia IL 80 A
Prąd przewodu ochr. IPE ≤ 5 µA
Pobór mocy w trybie czuwania PC ≤ 810 mVA
Znamionowy prąd odprowadzany In (8/20) µs (L-N) 12,5 kA
Znamionowy prąd odprowadzany In (8/20) µs (L-PE) 12,5 kA
Znamionowy udarowy prąd odprowadzany In (8/20) μs (N-PE) 50 kA
Maks. prąd wyładowczy Imax (8/20) µs 50 kA
Probierczy prąd piorunowy (10/350) µs (L-N), ładunek 6,25 As
Probierczy prąd piorunowy (10/350) µs (L-N), energia właściwa 39 kJ/Ω
Probierczy prąd piorunowy (10/350) µs, (L-N) wartość szczytowa prądu Iimp 12,5 kA
Probierczy prąd piorunowy (10/350) µs (L-PE), ładunek 6,25 As
Probierczy prąd piorunowy (10/350) µs (L-PE), energia właściwa 39 kJ/Ω
Probierczy prąd piorunowy (10/350) µs, (L-PE) wartość szczytowa prądu Iimp 12,5 kA
Probierczy prąd piorunowy (10/350) µs (N-PE), ładunek 25 As
Probierczy prąd piorunowy (10/350) µs (N-PE), energia właściwa 625 kJ/Ω
Probierczy prąd piorunowy (10/350) µs, (N-PE) wartość szczytowa prądu Iimp 50 kA
Sumaryczny prąd odprowadzany ITotal (8/20) µs 50 kA
Sumaryczny prąd odprowadzany ITotal (10/350) µs 50 kA
Zdolność gaszenia prądu następczego Ifi (N-PE) 100 A
Odporność na zwarcie ISCCR 25 kA
Poziom ochrony Up (L-N) ≤ 1,2 kV / ≤ 1,6 kV (30 kA - 8/20 µs)
Poziom ochrony Up (L-PE) ≤ 2 kV
Poziom ochrony Up (N-PE) ≤ 1,7 kV
Napięcie resztkowe Ures (L-N):
≤ 1,2 kV (przy In)
≤ 1,1 kV (dla 10 kA)
≤ 1 kV (przy 5 kA)
≤ 0,9 kV (przy 3 kA)
Napięcie resztkowe Ures (L-PE):
≤ 2 kV (przy In)
≤ 1,5 kV (dla 10 kA)
≤ 1,2 kV (przy 5 kA)
≤ 1,1 kV (przy 3 kA)
Napięcie resztkowe Ures (N-PE):
≤ 0,6 kV (przy In)
≤ 0,5 kV (dla 10 kA)
≤ 0,5 kV (przy 5 kA)
≤ 0,4 kV (przy 3 kA)
Zachowanie TOV dla UT (L-N):
415 V AC (5 s / withstand mode)
457 V AC (120 min / safe failure mode)
Zachowanie TOV dla UT (N-PE) 1200 V AC (200 ms / withstand mode)
Czas zadział. tA (L-N) ≤ 25 ns
Czas zadział. tA (L-PE) ≤ 100 ns
Czas zadział. tA (N-PE) ≤ 100 ns
Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V 80 A (gG - 16 mm²)
Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym 160 A (gG)
Maks. prąd wyładowczy Imax (8/20) µs 65 kA
Stopień ochrony IP20 (tylko w przypadku stosowania punktów przyłączeniowych)
Temperatura otoczenia (praca) -40 °C ... 80 °C
Temperatura otoczenia (składowanie/transport) -40 °C ... 80 °C
Wysokość ≤ 2000 m (amsl)
Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 %
Wstrząsy (eksploatacja) 30g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z)
Drgania (praca) 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Specyfikacje UL:
Maks. napięcie trwałe MCOV (L-L) 670 V AC
Maks. napięcie trwałe MCOV (L-N) 335 V AC
Maks. napięcie trwałe MCOV (L-G) 335 V AC
Maks. napięcie trwałe MCOV (N-G) 264 V AC
Znamionowy prąd odprowadzany In (L-L) 20 kA
Znamionowy prąd odprowadzany In (L-N) 20 kA
Znamionowy prąd odprowadzany In (L-G) 20 kA
Znamionowy prąd odprowadzany In (N-G) 20 kA
Tory ochronne L-L / L-N / L-G / N-G
Napięcie znamionowe 415/240 V AC
System rozdziału energii Wye
Częstotliwość znamionowa 50/60 Hz
Mierzone napięcie ograniczenia MLV (L-L) 3570 V
Mierzone napięcie ograniczenia MLV (L-N) 2630 V
Mierzone napięcie ograniczenia MLV (L-G) 3600 V
Mierzone napięcie ograniczenia MLV (N-G) 2600 V
Typ SPD 4CA
Parametry przyłączeniowe UL
Moment dokręcania 30 lbf-in.
Przekrój przewodu AWG 14 ... 2
Normy/przepisy IEC 61643-11 / 2011
Normy/przepisy EN 61643-11 / 2012
Sposób montażu Szyna DIN: 35 mm

Cena dotyczy 1 szt.
