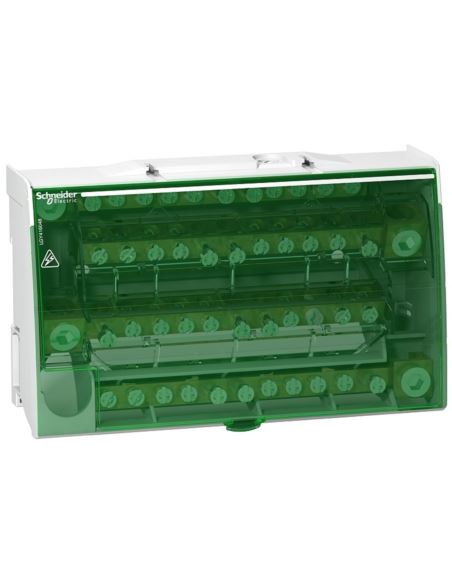

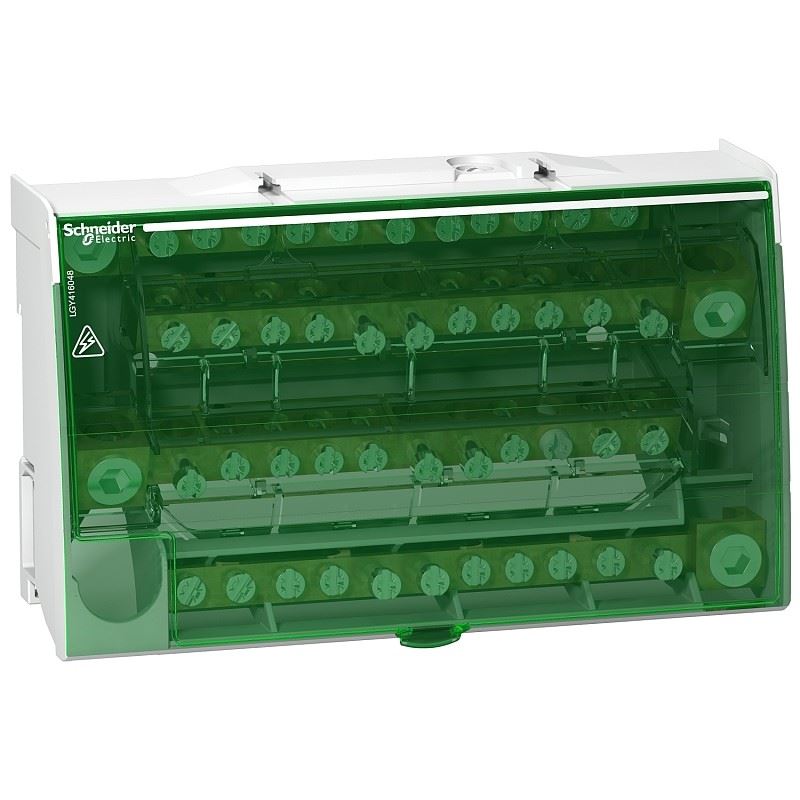

Blok dystrybucyjny Acti9 śrub. 48 otworów 160A 4P

Blok dystrybucyjny Acti9 śrub. 48 otworów 160A 4P

LGY416048 to blok zaciskowy, 48 otworów, 160A, 4P kompatybilny z obudowami PrismaSeT G. Nowa konstrukcja PrismaSeT G zwiększa wytrzymałość rozdzielnicy, pomaga uzyskać większą wydajność na każdym poziomie. • Opis biegunów: 4P • Wyprowadzenia bloku rozdzielczego: 4 x 12 otwory • Znamionowy prąd łączeniowy [Ie]: 160 A w 40 °C

Specyfikacje

Nazwa produktu Linergy DS
Typ produktu lub komponentu Blok rozdzielczy
Podstawa montażowa Szyna DIN
Zgodność gamy: Prisma G, Prisma P, Prisma PH, Prisma Pack, Spacial, Kaedra, Pragma, TeSys
Zgodność produktu: Obudowy Spacial
Opis biegunów 4P
wyprowadzenia bloku rozdzielczego: 4 x 12 otworów
Znamionowe napięcie łączeniowe [Ue]: 230 V prąd przemienny (AC) F/N, 440 V prąd przemienny (AC) F/F
Znamionowe napięcie izolacji [Ui] 500 V prąd przemienny (AC)
Znamionowe napięcie udarowe wytrzymywane [Uimp] 8 kV
Znamionowy prąd łączeniowy [Ie] 160 A w 40 °C
Znamionowy prąd krótkotrwały wytrzymywany [Icw] 8,4 kA dla 1 s
Znamionowy wytrzymywany prąd udarowy [Ipk] 36 kA
przyłącza - zaciski
Rozprowadzenie: zacisk śrubowy 8 kabel (kable) 2,5…25 mm² sztywny
Rozprowadzenie: zacisk śrubowy 8 kabel (kable) 1,5…16 mm² elastyczny z końcówką kablową
Rozprowadzenie: zacisk śrubowy 3 kabel (kable) 4…25 mm² elastyczny z końcówką kablową
Dostawa/zasilanie: zacisk śrubowy 1 kabel (kable) 25…70 mm² sztywny
Dostawa/zasilanie: zacisk śrubowy 1 kabel (kable) 16…50 mm² elastyczny z końcówką kablową
Rozprowadzenie: zacisk śrubowy 3 kabel (kable) 10…35 mm² sztywny
Moment dokręcania
Rozprowadzenie: 2 N.m płaski śrubokręt 7,5 mm
Rozprowadzenie: 2 N.m PZ2 śrubokręt 7,5 mm
Dostawa/zasilanie: 5 N.m płaski śrubokręt 12 mm
Dostawa/zasilanie: 5 N.m PZ2 śrubokręt 12 mm
Rozprowadzenie: 2,5 N.m płaski śrubokręt 9 mm
Rozprowadzenie: 2,5 N.m PZ2 śrubokręt 9 mm
Wymiary
Szerokość w modułach 9mm: 18
Wysokość 100 mm
Szerokość 162 mm
Głębokość 50,5 mm
Masa produktu 0,557 kg
Kolor Biały (RAL 9003)
Środowisko pracy
Stopień zabrudzenia 3
kategoria przepięciowa III
wytrzymałość dielektryczna 2500 V
Normy EN/IEC 61439-1, EN/IEC 60947-7-1
temperatura otoczenia dla pracy urządzenia -25…55 °C

Cena dotyczy 1 szt.
