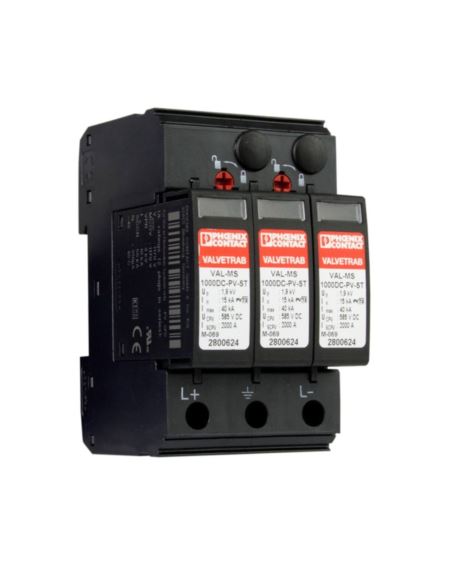

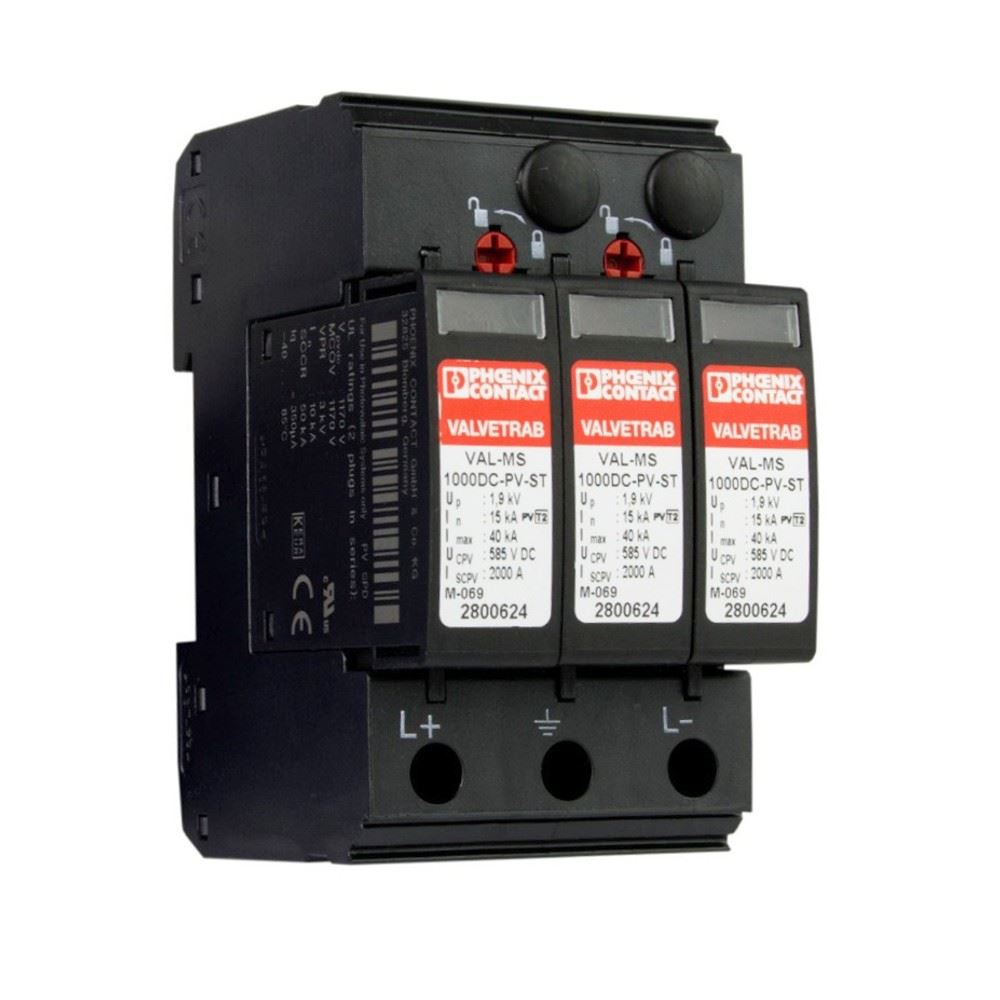

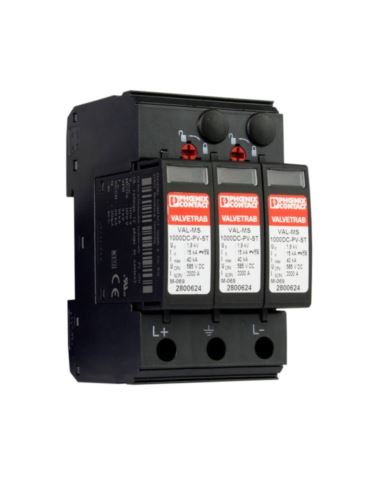

Ogranicznik Przepięć DC VAL-MS 1000DC-PV 2+V T2

Ogranicznik przepięć Phoenix Contact typ 2 - VAL-MS 1000DC-PV/2+V

VAL-MS 1000DC-PV/2+V to idealna ochrona instalacji fotowoltaicznych w torze DC. Odporność na zwarcie sięgająca 1170V DC czy zgodność z normą  EN 50539-11 to atuty świadczące o wysokim poziomie bezpieczeństwa, jakie zapewnia ogranicznik przepięć. Kolejne zalety to zintegrowana zapadka obrotowa, łatwa wymiana dzięki odgromnikom wtykanym, optymalna ochrona falownika i wiele innych cech, które sprawiają że odgromniki Phoenix to najlepszy wybór wśród zabezpieczeń instalacji solarnych. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.

WYMIARY
Wysokość: 89,8mm
Szerokość: 53,4mm
Głębokość: 65,7 mm (z szyną DIN 7,5 mm)
Jednostka Podziału: 3 TE

WARUNKI ŚRODOWISKOWE
Stopień ochrony IP20 (tylko w przypadkustosowania punktów przyłączeniowych)
Temperatura otoczenia (praca) -40 °C ... 80 °C
Temperatura otoczenia (składowanie/transport) -40 °C ... 80 °C
Wysokość ≤ 2000 m (m. n.p.m.(powyżej normy zero))
Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 %

INFORMACJE OGÓLNE
producent Phoenix Contact
Klasa testu IEC PV II
PV T2
EN Type T2
Procedura postępowania w razie awarii SPD OCM (Postępowanie przy błędach rozłączania)
Konfiguracja połączenia Konfiguracja Y
Miejsce montażu Wnętrza
Miejsce montażu odłącznika Wewnętrzne
Tory ochronne (L+) - (L-)
(L+) - PE
(L-) - PE
Rodzaj montażu Szyna nośna: 35 mm
Kolor głęboka czerń RAL 9005
Materiał obudowy PA 6.6-FR (Poliamid 6)
PBT-FR (Poli(tereftalan butylenu))
Stopień zabrudzenia 2
Odstęp do aktywnych i uziemionych części 8 mm
Klasa palności wg UL 94 V-0
Konstrukcja Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy
Komunikat: Uszkodzona ochrona przepięciowa optyczny

UKŁAD OCHRONY PO STRONIE NAPIĘCIA
Najwyższe napięcie trwałe UCPV 1170 V DC
Odporność na zwarcie ISCPV 2000 A
Długotrwały prąd roboczy ICPV < 20 µA
znam. prąd obciążenia IL 80 A
Prąd przewodu ochr. IPE ≤ 20 µA DC
≤ 250 µA AC
Pobór mocy w trybie czuwania PC ≤ 25 mVA
Znamionowy prąd odprowadzany (8/20) µs 15 kA
Maks. prąd wyładowczy Imax (8/20) µs 40 kA
Sumaryczny prąd odprowadzany Itotal (8/20) µs 40 kA
Poziom ochrony Up ≤ 3,7 kV
Napięcie resztkowe Ures ≤ 3,7 kV (przy In)
≤ 3,1 kV (przy 5 kA)
≤ 3,5 kV (przy 10 kA)
≤ 4 kV (przy 20 kA)
≤ 4,6 kV (przy 30 kA)
≤ 5 kV (przy 40 kA)
Czas odpowiedzi tA ≤ 25 ns
Rezystancja izolacji Riso > 5 GΩ (przy 500 V DC)

DANE PRZYŁĄCZENIOWE
Rodzaj przyłącza Złączki śrubowe
Gwint śruby M5
Moment dokręcania 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²)
Długość usuwanej izolacji 16mm
Przekrój przewodu giętkiego 1,5 mm² ... 25 mm²
Przekrój przewodu sztywnego 1,5 mm² ... 35 mm²
Przekrój przewodu AWG 15 ... 2
Rodzaj przyłącza Widełk. końcówka kabla
Przekrój przewodu giętkiego 1,5 mm² ... 16 mm²

SPECYFIKACJE UL
Typ SPD 1CA
Maks. napięcie trwałe MCOV 1170 V DC
Napięcie znamionowe 1170 V DC
Tory ochronne (L+) - (L-) (L+) - G (L-) - G
System rozdziału energii DC PV
Ochrona napięcia znamionowego VPR 3 kV
Znamionowy prąd odprowadzany In 10 kA
Obciążalność zwarciowa (SCCR) 50 kA

PARAMETRY PRZYŁĄCZENIOWE
Przekrój przewodu AWG 10 ... 2
Moment dokręcania 30 lbf-in.
NORMY, PRZEPISY I KLASYFIKACJE
Normy/przepisy EN 50539-11 2013
China RoHS Okres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lat
eCl@ss
eCl@ss 4.0 - 27130800
eCl@ss 4.1 - 27130800
eCl@ss 5.0 - 27130800
eCl@ss 5.1 - 27130800
eCl@ss 6.0 - 27130800
eCl@ss 7.0 - 27130802
eCl@ss 8.0 - 27130802
eCl@ss 9.0 - 27130802
ETIM
ETIM 3.0 - EC000941
ETIM 4.0 - EC000941
ETIM 5.0 - EC000381
ETIM 6.0 - EC000381
ETIM 7.0 - EC000381
UNSPSC
UNSPSC 6.01 - 30212010
UNSPSC 7.0901 - 39121610
UNSPSC 11 - 39121610
UNSPSC 12.01 - 39121610
UNSPSC 13.2 - 39121620
UNSPSC 18.0 - 39121620
UNSPSC 19.0 - 39121620
UNSPSC 20.0 - 39121620
UNSPSC 21.0 - 39121620
