ATmega328PB NANO 16MHz mini USB klon arduino

ATmega328PB NANO 16MHz mini USB klon arduino

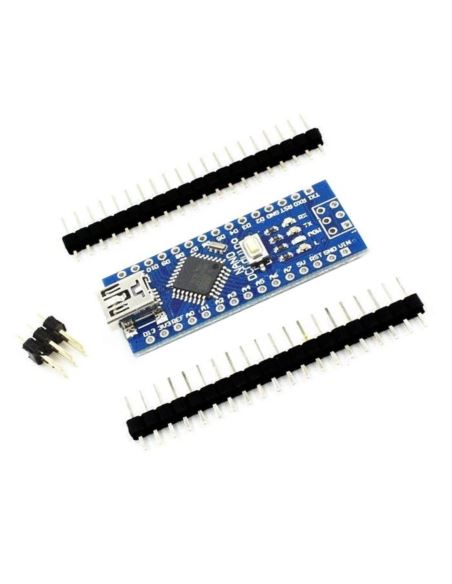

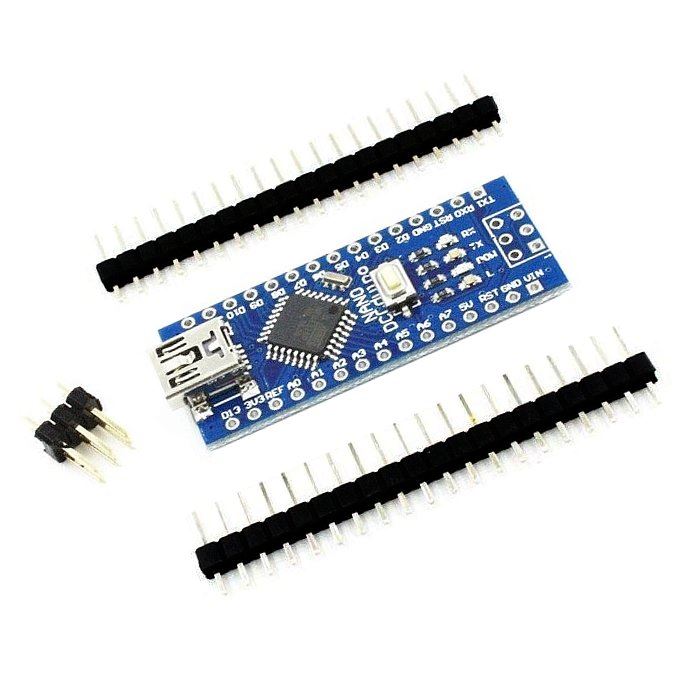

Uniwersalny mini moduł kompatybilny z oryginalnym Arduino, wyposażony w mikrokontroler ATmega328PB oraz złącze USB (wersja z pinami do samodzielnego zalutowania). Możliwość zastosowania w wielu projektach mikroprocesorowych. Układ zgodny z projektem Arduino.
Wiernie odwzorowany klon to pewność działania i niezawodności.

NANO posiada programator CH340 do którego potrzebny jest dodatkowy sterownik.
Dzięki wygodnemu złączu mini USB bezproblemowe jest podłączenie tego modułu pod komputer i programowanie. Dzięki swoim niewielkim rozmiarom sprawdzi się w mniejszych projektach.
W Arduino zastosowano mikrokontroler Atmega328.
Nano posiada stabilizator napięcia dzięki czemu możemy zasilić moduł z napięcia wyższego od 5V.

UWAGA!!!

Nano posiada wgrany stary bootloader, który współpracuje z ArduinoIDE do wersji 1.6. i taką wersję oprogramowania należy pobrać.

Cechy produktu

Wersja Nano, podobnie jak Pro, oparte jest na popularnym module Uno
Posiada mikrokontroler Atmega328PB.

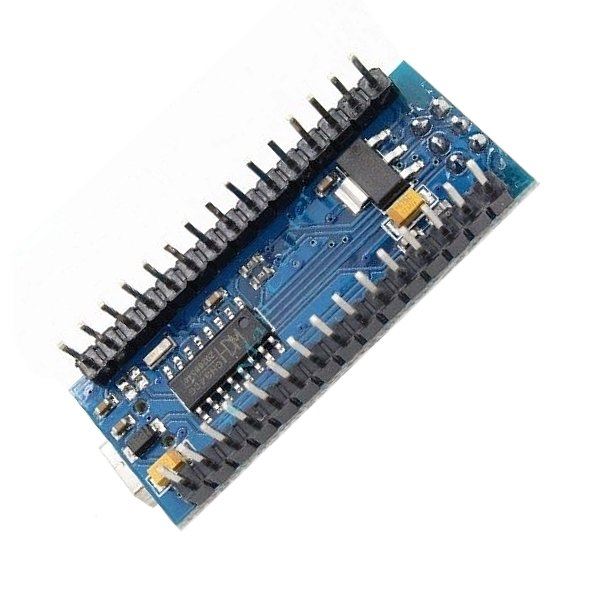

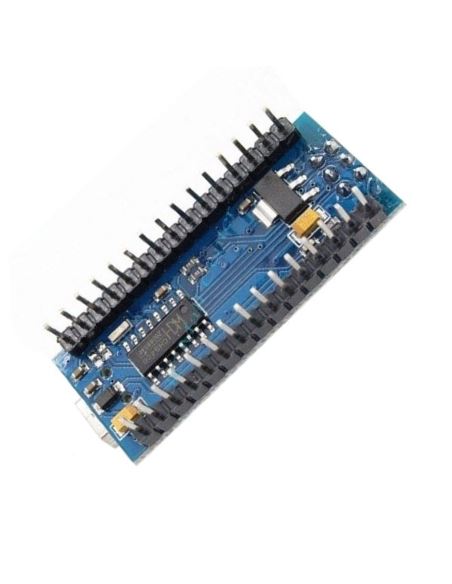

Na płytce złącze USB z układem CH340
Płytka zawiera układ procesor ATmega328 z 32kB pamięci Flash, 1kB pamięci SRAM, 1kB pamięci EEPROM. Taktowany jest sygnałem zegarowym o częstotliwości 16 MHz.

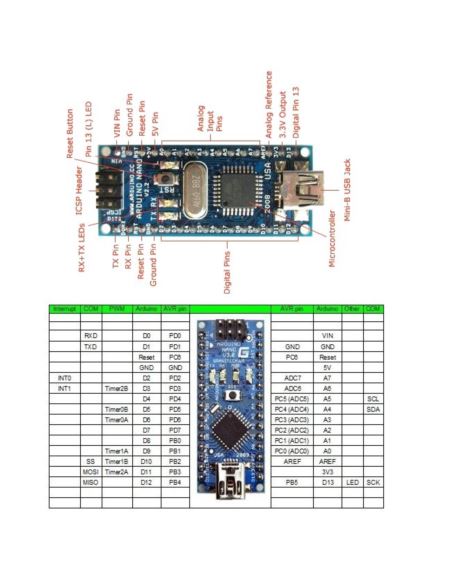

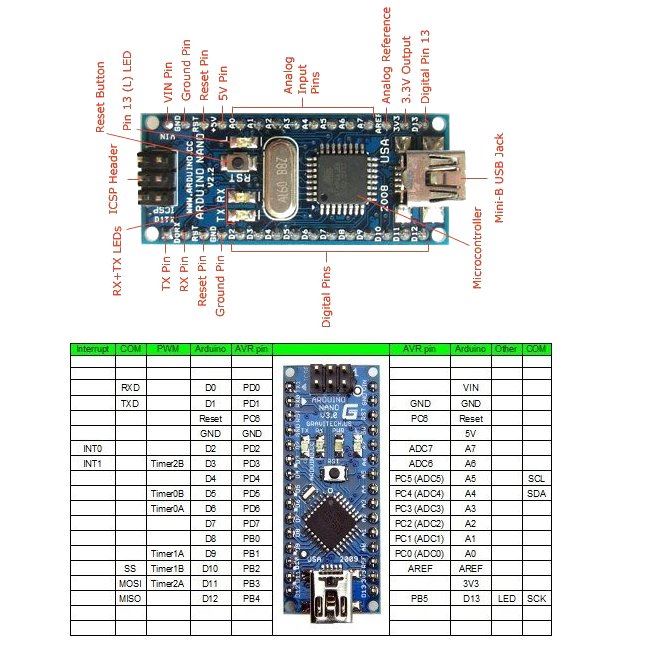

Płytka posiada piny - wyjścia/wejścia, w tym 14 cyfrowych pinów i 8 analogowych wejść.
Arduino Nano może być zasilana przez kabel mini-USB, napięciem niestabilizowanym 7-12V podawanym na pin 30 lub ze stabilizowanego źródła napięcia 5V. Układ automatycznie wybiera źródło zasilania o najwyższym napięciu.
Układ posiada system komunikacji z komputerem poprzez interfejs UART, USB, I²C (TWI) oraz SPI.
Pracuje z napięciami 5V.
Switch do ręcznego resetu, diody LED do kontroli pracy układu.
Złącza rozmieszczone na płytce pozwalają wpięcie płytki wprost do płytki stykowej.
Ta wersja posiada przylutowane wtyki konektorów.

Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących.
Mikro-kontroler znajdujący się na płytce ma fabrycznie zainstalowany bootloader, który umożliwia wgrywanie oprogramowania bez użycia dodatkowego sprzętu.
Dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.

Dane techniczne

Napięcie zasilania: 5V
Mikrokontroler: ATmega328PB - 16 MHz
Porty - Piny I/O: 14
Ilość wejść analogowych: 8
Ilość wyjść PWM: 6
Interfejsy szeregowe: UART, SPI, I2C
Zewnętrzne przerwania
Zabezpieczenie przeciw przepływowi zbyt dużego prądu
Moduł wykonany na laminacie o grubości 0,8 mm
Masa poniżej 5 g.
Rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
Wymiary: 45x19 mm
32kB pamięci flash, 1kB EEPROM, 1kB SRAM
2 timery/ liczniki 8bit, 1 timer / licznik 16bit

Uwagi do konstrukcji i podłączania

Zasilanie:
Jeśli napięcie zasilania jest wyższe niż 5 V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem.
VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5 V trwale uszkodzi układ !

Wejścia/wyjścia:
Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40 mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.

Programowanie:
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta.
Do programowania poprzez UART można użyć programatora PL2303.

Strony i opisy Arduino

Strona domowa Arduino Pro Mini - http://www.arduino.cc/en/Main/arduinoBoardNano
Program IDE - http://www.arduino.cc/en/Main/Software
Błędy w wyprowadzeniach płytki Nano V3.0 - http://microcontrollers.cba.pl/?p=6
Sterownik do układu USB - http://www.driverscape.com/download/usb-serial-ch341

W zestawie: NANO V3.0 16MHz USB - ATmega328PB - CH340 - Klon

Cena dotyczy 1 szt.
