Sterownik EKO-OZE-PV do stabilizacji napięcia z PV

Optymalizator pracy mikroinstalacji fotowoltaicznych eko-oze-pv EKO-01 - zestaw aktywne obciążenie

Urządzenie EKO-OZE-PV monitoruje poziom napięcia w sieci elektrycznej uruchamiając wskazany odbiornik zawsze, gdy zachodzi ewentualność przekroczenia granicznego poziomu.

EKO-OZE-PV optymalizuje parametry pracy zasobnika ​ciepłej wody użytkowej tak aby generował on obciążenie ​w momentach czasowych skoków napięcia mogących ​powodować wyłączenia falownika. Gdy urządzenie rozpozna wzrost napięcia mogący powodować przekroczenie ustalonego podczas konfiguracji poziomu, uruchamia podłączony odbiornik – najczęściej zasobnik ciepłej wody użytkowej z grzałkami elektrycznymi. Praca takiego odbiornika generuje obciążenie rezystancyjne sprzyjające lokalnemu obniżaniu napięcia. Część wykonawcza zestawu EKO-OZE-PV zarządza podłączonym odbiornikiem w taki sposób, aby modulować generowane przez niego obciążenie w sposób proporcjonalny do chwilowego zapotrzebowania. Dzięki takiej charakterystyce pracy proces obniżania napięcia może zostać rozłożony w czasie, aby zapewnić ciągłość pracy instalacji PV przez wiele godzin narażenia na podwyższone napięcie.

Cechy produktu

Bieżąca analiza parametrów napięcia i natężenia prądu w sieci elektrycznej na trzech fazach.
Sterowanie obciążeniem na wybranych fazach w stopniu potrzebnym do realizacji funkcji wybranej przez użytkownika (priorytet obniżania napięcia lub priorytet ogrzewania wody).
Wzrost udziału autokonsumpcji w charakterystyce zużycia gospodarstwa domowego.
Obniżenie kosztów ogrzewania ciepłej wody użytkowej.
Możliwość wyboru jednego z trybów pracy.
Rozwojowy charakter produktu zakładający rozbudowę funkcjonalności wraz z kolejnymi aktualizacjami.

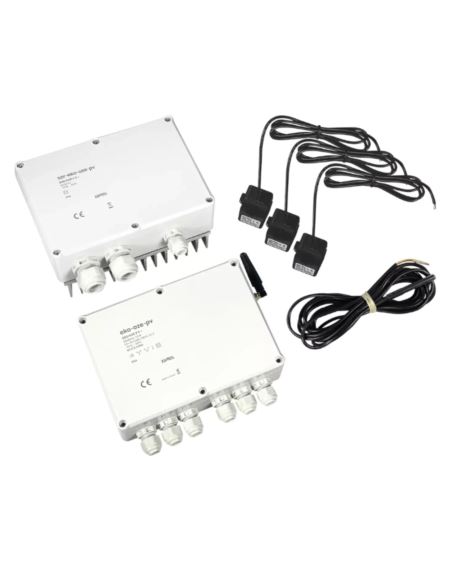

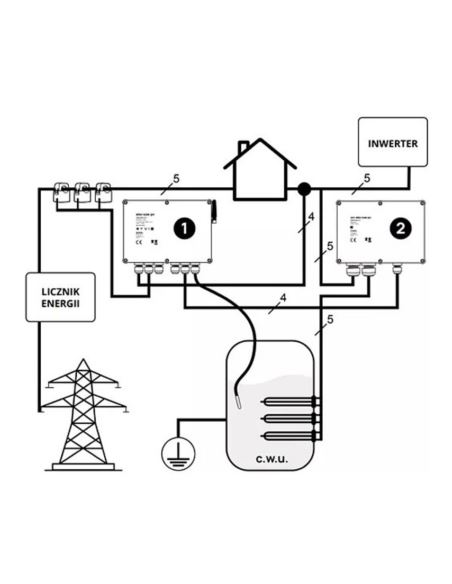

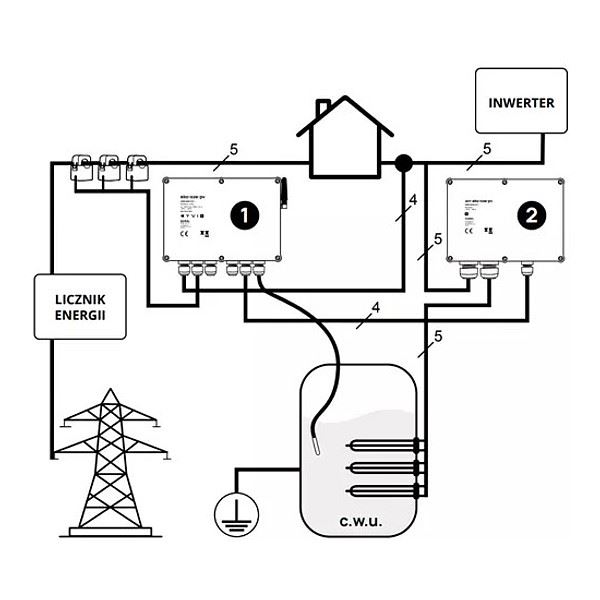

W skład zestawu eko-oze-pv wchodzą

Część pomiarowa – monitoruje napięcie na poszczególnych fazach w czasie rzeczywistym.
Część wykonawcza – wyposażona w Jednofazowy regulator z wejściem analogowym (SCR – 25A) – zarządza obciążeniem podłączonego odbiornika.
Przekładniki prądowe – wykorzystywane do analizy wszystkich istotnych parametrów sieci elektrycznej.
Cyfrowa sonda temperatury – do zasobnika c.w.u..

Specyfikacja EKO-OZE-PV:

Napięcie znamionowe: 230 / 400 V 3 ~
Tolerancja napięciowa: – 20% do 15 %
Znamionowy pobór mocy: 1,5 W
Częstotliwość: 50 / 60 Hz
Moc nadawania: ERP < 20 mW
Dokładność pomiaru: Klasa 2 (±2%)
Parametry przekładników: 0.1 – 33.3 mA / 100 A
Zakres temperatur pracy: od -10°C do 55°C
Maksymalny przekrój przewodów: ∅ 2,5 mm²
Liczba zacisków: 25

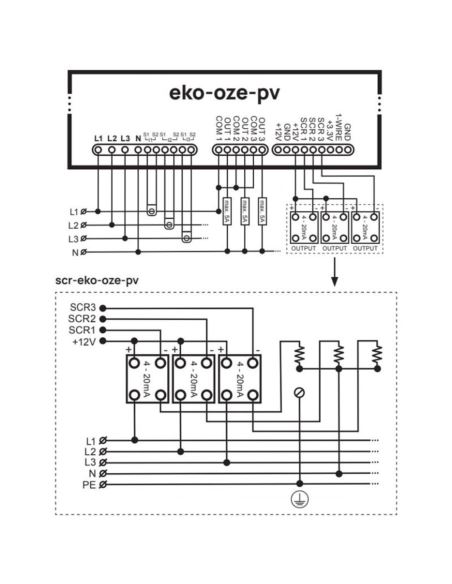

Wyjścia:
• 3 x styk przekaźnika NO (COM1, OUT1, COM2, OUT2, COM3, OUT3) max 5A / 230VAC
• 3 x regulowane 4-20 mA (SCR1, SCR2, SCR3, +12V)
• magistrala (1-WIRE, +3.3 V, GND)
• napięciowe (+12 V, GND)
Mocowanie obudowy: natynkowy
Transmisja: Wi-Fi 2.4 GHz 802.11 b/g/n
Zasięg działania: Zasięg sieci Wi-Fi
Wymiary: 202 x 150 x 57 mm
Waga: 0,437 kg

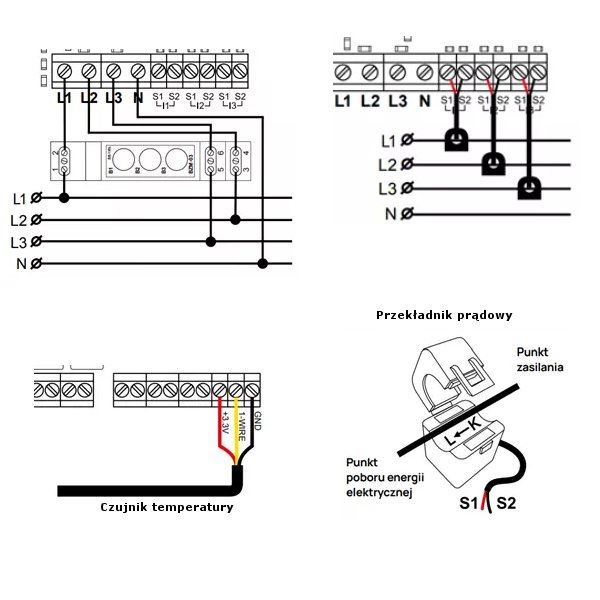

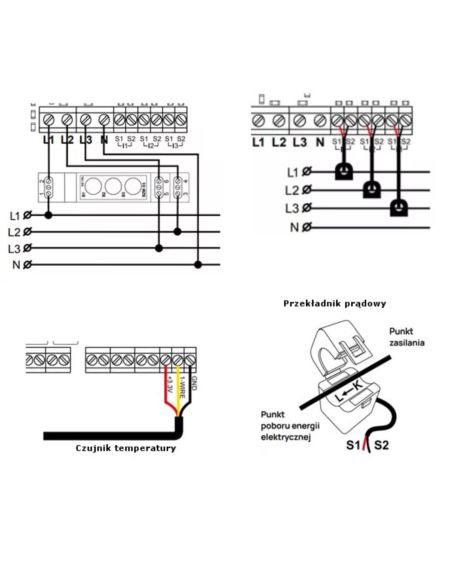

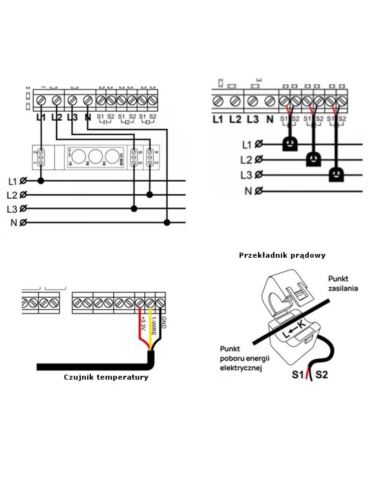

Zaciski zasilania napięciowe: L1; L2; L3; N
Zaciski przekładników prądowych: S1 S2 – I1; S1 S2 – I2; S1 S2 – I3

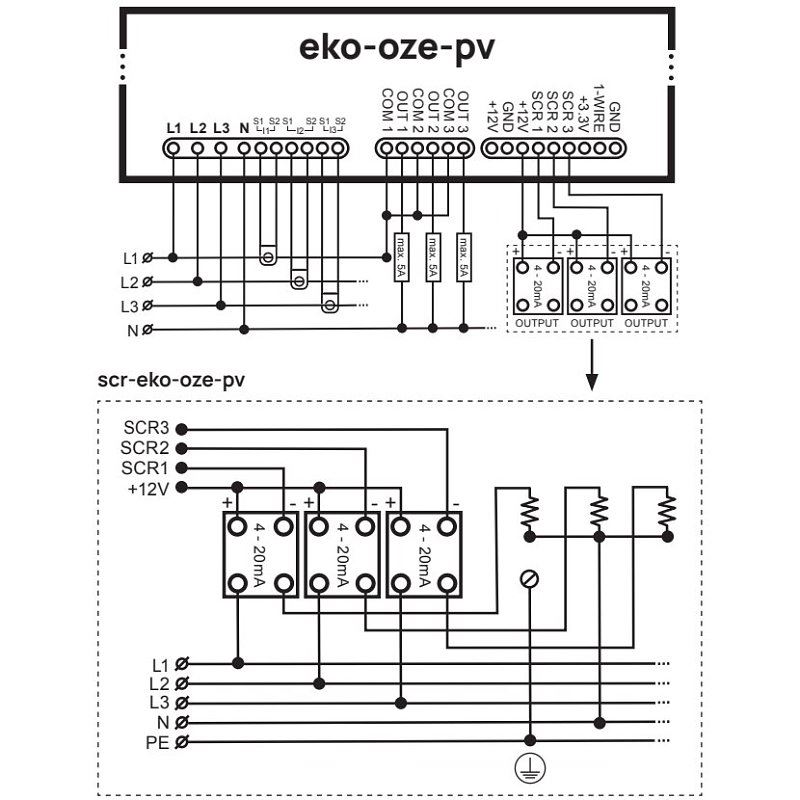

Specyfikacja SCR-EKO-OZE-PV:

Napięcie pracy: 24 – 280 V ~
Sygnał sterujący: 4 – 20 mA
Prąd upływu w stanie wyłączonym: < 12 mA
Maksymalne obciążenie grzałkami 230VAC: 17A x 3 (max grzałka 3 fazowa 9kW)
Napięcie przebicia izolacji: > 2500 V

SPECYFIKACJA MECHANICZNA

Temperatura pracy: -20 do +80°C
Temperatura przechowywania: -40 do +100°C
Waga: 1,226 kg
Wymiary: 92 x 177 x 154 mm

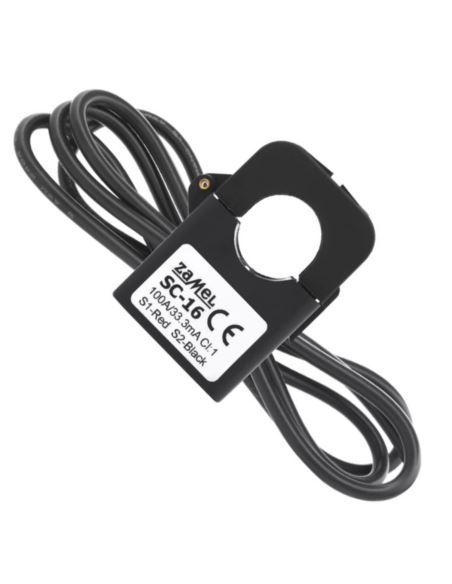

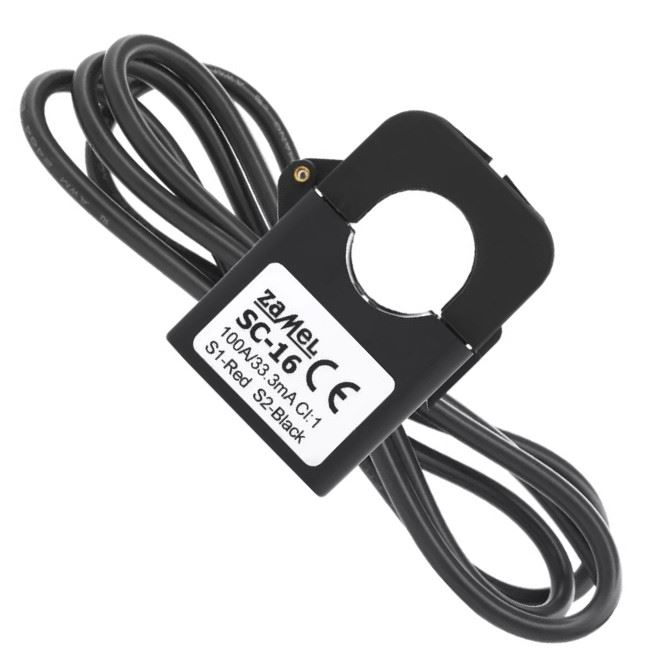

Przekładnik prądowy SC-16

Maksymalny ciągły prąd pierwotny: 100 A
Stosunek prądu: 3000:1
Wyjście: 33.3 mA / 100 A
Dokładność: Klasa 1
Napięcie izolacji: 0.66 kV
Kąt fazowy: mniej niż 2 stopnie przy 50% prądu znamionowego
Częstotliwość: od 50 Hz do 60 Hz
Temperatura pracy: od -15°C do 60°C
Otwór w przekładniku na przewód: 16 mm
Wymiary: 46 x 35,5 x 31 mm
Waga: 0,089 kg
Wyprowadzenia: przewód dwużyłowy

Zestaw EKO-01

Całkowita waga brutto: 2,3 kg
