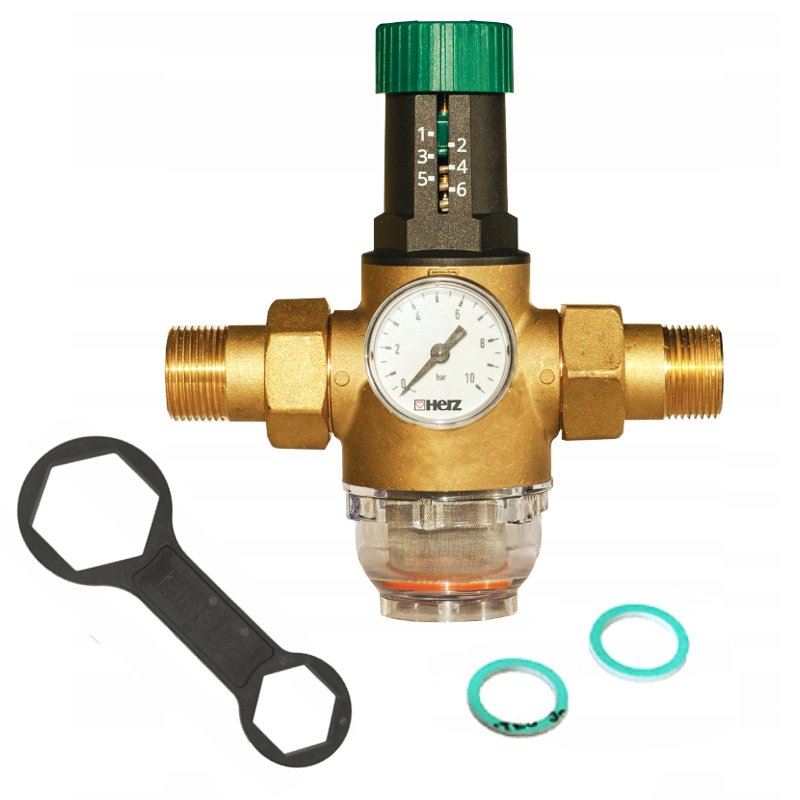

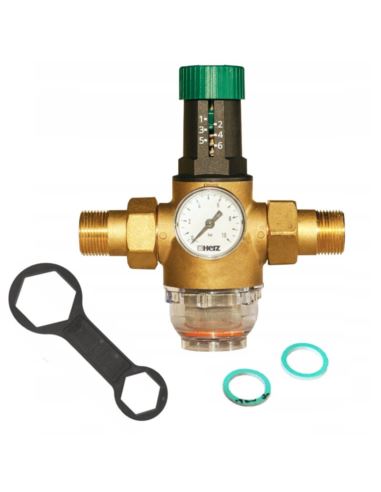

HYD Reduktor ciśnienia wody 1" Herz z manometrem

Reduktor ciśnienia z filtrem HERZ 1", śrubunkami 1" i manometrem

Wykonanie

Korpus: mosiądz kuty z EN 12165; CW626N
Pokrywa: PA 6.6
Membrana: EPDM
Sprężyna: stal sprężynowa
Prowadnica sprężyny: stal nierdzewna
Uszczelnienia: EPDM
Pokrętło: PA 6.6, zielone
Filtr: stal nierdzewna
Osłona filtra: PA12, przezroczysta

Parametry techniczne

Maksymalne ciśnienie wejściowe: 16 bar
Zakres ciśnienia wyjściowego: 1 - 6 bar
Nastawa fabryczna: 3 bar
Temperatura maksymalna: 40°C
Skala manometru: 0 - 10 bar
Gęstość siatki filtra: 0,3mm
Medium: woda
Norma: EN 1567
Przyłącze manometru: 1"
Klucz do konserwacji i uszczelki w zestawie.

Zastosowanie i konserwacja

Membranowy reduktor ciśnienia przeznaczony jest do zabezpieczenia instalacji przed nadmiernym ciśnieniem (zmniejsza ciśnienie na wejściu do poziomu ciśnienia roboczego). Może być również stosowany w systemach ogrzewania w celu ochrony kotła przed wzrostem ciśnienia. Ciśnienie wyjściowe jest regulowane i nie ulega zmianie wraz ze zmianą ciśnienia wejściowego.

Regulacji dokonuje się przez obracanie zielonym pokrętłem. Obracając pokrętło w lewo, zwiększa się ciśnienie wyjściowe. Obrócenie pokrętłem poza zakres nastaw na reduktorze może spowodować jego uszkodzenie. Zalecamy maks. ciśnienie wyjściowe 4 bar dla instalacji domów jednorodzinnych.
