Nadajnik zdalnego sterowania fi60

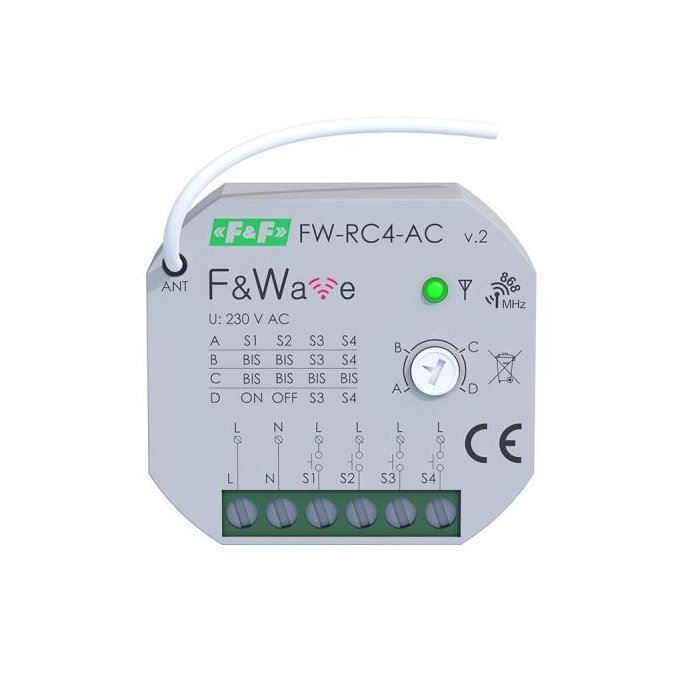

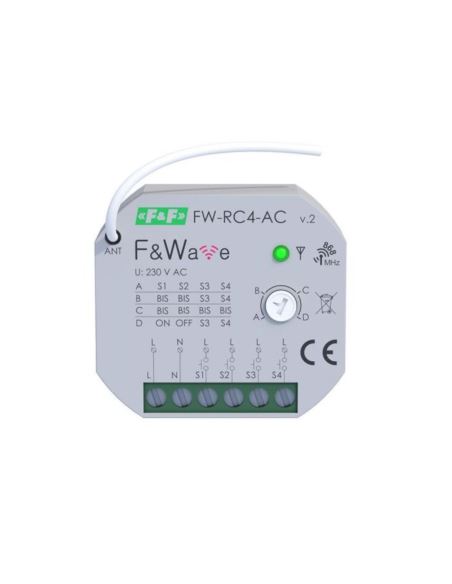

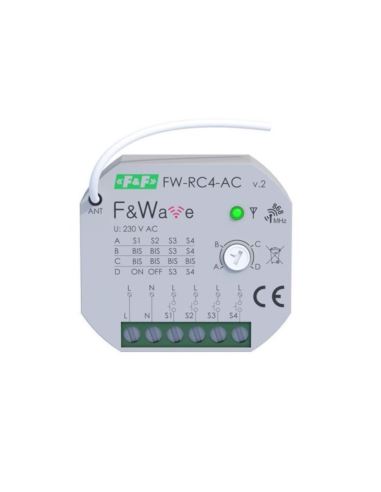

Nadajnik zdalnego sterowania fi60 F&F

Cechy poczwórnego przycisku do radiowego sterowania F&Wave

4-przyciskowy nadajnik zdalnego sterowania zasilany z sieci 230 V;
Współpraca z odbiornikami zdalnego sterowania systemu F&Wave;
Możliwość współpracy z przyciskami chwilowymi (monostabilnymi) - tryb S, lub dwupołożeniowymi (bistabilnymi) - tryb BIS;
Sterowanie dowolną ilością odbiorników;
Funkcjonalność włącz/wyłącz (przełącznik bistabilny) z odbiornikami FW-R1P, FW-R1D, FW-R2P, FW-R2D, FW-D1P, FW-D1D, FW-LED2P, FW-LED2D;
Funkcjonalność podnieś/opuść roletę z odbiornikami FW-STR1P, FW-STR1D;
Funkcjonalność ściemnij/rozjaśnij światło z odbiornikami FW-D1P, FW-D1D, FW-LED2P, FW-LED2D;
Możliwość zmiany konfiguracji wejścia S1 na fukcję ON - zawsze wyłącz sparowane odbiorniki i/lub opuść roletę;
Możliwość zmiany konfiguracji wejścia S2 na funkcję OFF - zawsze włącz sparowane odbiorniki i/lub podnieś roletę;
Niewielki rozmiar obudowy;
Zaciski śrubowe ułatwiające montaż w puszce podtynkowej Ø60;
Niewielki pobór mocy - niski koszt eksploatacji.

OPIS FUNKCJI

Funkcja monostabilna (S)

Krótkie naciśnięcie przycisku monostabilnego spowoduje:
załączenie/wyłączenie odbiornika przekaźnikowego (*),
podniesienie/opuszczenie rolety (*),
włączenie/wyłączenie światła w ściemniaczach oświetlenia.
Długie naciśnięcie przycisku monostabilnego spowoduje:
podniesienie/opuszczenie rolety przez czas naciśnięcia przycisku,
zmniejszenie/zwiększenie poziomu jasności w ściemniaczach oświetlenia.

Funkcja bistabilna (BIS)

Tryb ten polecany jest w przypadku podłączenia przycisków bistabilnych. W momencie włączenia przycisku wysyłany jest rozkaz ON .Gdy przycisk jest wciśnięty, rozkaz ON będzie powtarzany co około 60 s. Wyłączenie przycisku spowoduje wysłanie rozkazu OFF. Gdy przycisk będzie wyłączony, to rozkaz OFF będzie powtarzany co około 60 s.
Rozwiązanie to jest dedykowane dla przypadków, gdy odbiornik (lub grupa odbiorników) mają być włączone przez długi czas naciśnięcia przycisku, np. do zdalnego sterowania pompami obiegowymi lub wentylatorami.

Funkcja włącz (ON)

Krótkie naciśnięcie przycisku monostabilnego spowoduje:
włączenie odbiornika przekaźnikowego (*),
podniesienie rolety w sterownikach rolet (*),
włączenie światła w ściemniaczach oświetlenia.
Tryb ON można wykorzystać do wymuszenia jednoczesnego włączenia grupy odbiorników.

Funkcja wyłącz (OFF)

Krótkie naciśnięcie przycisku monostabilnego spowoduje:
wyłączenie odbiornika przekaźnikowego (*),
opuszczenie rolety w sterownikach rolet (*),
wyłączenie światła w ściemniaczach oświetlenia.
Tryb OFF można wykorzystać do wymuszenia jednoczesnego wyłączenia grupy odbiorników.
(*) W przypadku odbiorników wielofunkcyjnych działanie przycisku może być dodatkowo uzależnione od wybranego programu pracy odbiornika.

Zdalne sterowanie radiowe F&Wave

F&Wave to nieskomplikowany w montażu i obsłudze system radiowego sterowania dla wszystkich, którzy poszukują wygody w codziennym życiu domowym. Dzięki F&Wave możemy zdalnie sterować oświetleniem, roletami, zaluzjami i markizami, bramami wjazdowymi, garażowymi oraz innymi urządzeniami w domu.

Zdalne sterowanie radiowe F&Wave to współpraca dwóch typów urządzeń:

odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm).
nadajniki. Są to poręczne piloty lub urządzenia do montażu w puszce podtynkowej.

Zalety bezprzewodowego systemu sterowania F&Wave:

łatwy w montaż,
prosta  obsługa,
nieskomplikowana konfiguracja elementów systemu,
wynikająca z powyższych cech mozliwość samodzielnego montażu,
atrakcyjna cena

Zasięg działania radiowego sterowania F&Wave-retransmisja sygnału

W otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową wynosi ok. 100 m. Przy zabudowie oraz występowaniu ewentualnych źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Można go poprawić dzięki unikalnemu rozwiązaniu w systemie F&Wave, jakim jest bezpośrednia retransmisja modułów znajdujących się wzajemnie w swoim zasięgu.

Retransmisja sygnału-unikalna cecha zdalnego,radiowego sterowania F&Wave

Retransmisja sygnału polega na tym, że każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników znajdujących się poza zasięgiem pierwotnego sygnału.

Specyfikacja:

Napięcie zasilania 85÷265 V AC/DC
Liczba kanałów 4
Funkcja nadajnik
Wejścia sterownicze 4
Sygnał sterujący L lub N
Częstotliwość radia 868 MHz
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy czuwanie/praca 0,25 W / 0,6 W
Temperatura pracy -25 ÷ 65°C
Wymiary 43 mm x 48 mm x 20 mm
Montaż w puszce podtynkowej Ø60
Stopień ochrony IP20
