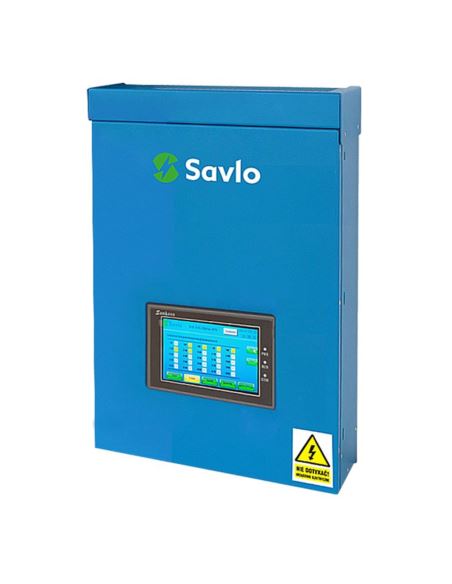

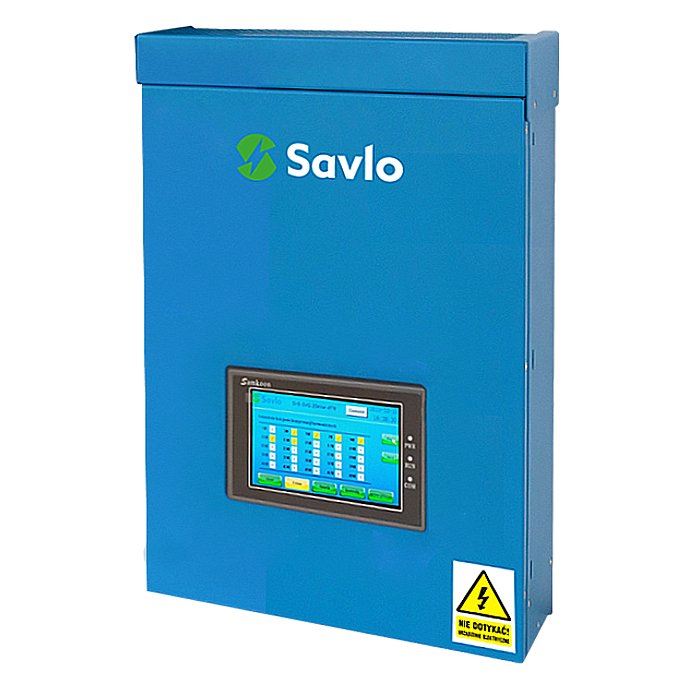

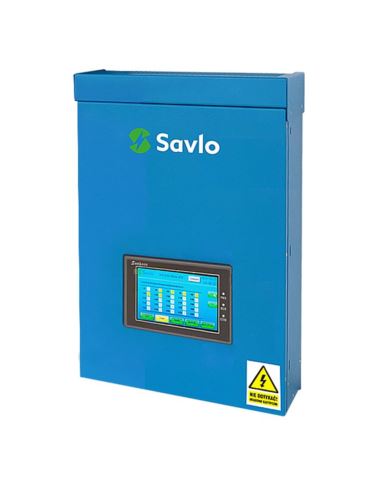

Kompensator mocy biernej 20kVAR SAVLO

Kompensator mocy biernej  MINI SVG 400V  20kVAR SAVLO

Lider na rynku! Najmniejszy, kompaktowy kompensator SVG na rynku, Najniższa waga (7kg), kompaktowe rozmiary (23x36x8,8 cm), cicha praca(56dB), montaż w dowolnym miejscu, prosta instalacja.

Kompensatory mocy biernej SVG to urządzenia energoelektroniczne, których celem jest eliminowanie (kompensacja) w instalacjach i sieciach elektroenergetycznych występującej mocy biernej indukcyjnej oraz pojemnościowej.

Dzięki modułowej obudowie umożliwia łatwy montaż we wszystkich obiektach, również tych dotychczas nieprzystosowanych do zabudowy układów kompensacji mocy biernej. Zapewnia poprawę parametrów jakości energii elektrycznej poprzez korektę współczynnika mocy (kompensację mocy biernej), filtrację wyższych harmonicznych oraz redukcję asymetrii napięcia.

Dodatkowe możliwości

Mini SVG umożliwia także tworzenie hybrydowych układów kompensacji mocy biernej (HVC) we współpracy z tradycyjnymi kondensatorami oraz dławikami.

Specyfikacja produktu

Napięcie znamionowe [V] 230/400
Zakres napięcia pracy ±20%
Struktura sieci elektroenergetycznej 3P3W, 3P4W
Liczba faz 3
Zakres kompensacji mocy biernej SVG [kVar] ±10 ±15 ±20
Zakres kompensacji mocy biernej dla jednej fazy [kVar] ±3,33 ±5 ±6,66
Zakres mocy pozornej 16,5 24,75 33
Częstotliwość znamionowa 50Hz ±10%
Zakres filtracji wyższych harmonicznych od 2 do 50
Sprawność filtracji ≥97% przy obciążeniu znamionowym
Pozycja montażu przekładników prądowych Strona zasilania (źródła) / strona obciążenia
Zakres przekładni przekładników CT od 50:5 do 2000:5
Czas reakcji 10ms
Zakres współczynnika mocy od -1 do 1
Kategoria przepięciowa III (AC)
Prąd zwarcia 86A
Rodzaj sieci Czteroprzewodowa
Możliwość przeciążenia W sposób ciągły do 110% obciążenia,
do 1 minuty przy obciążeniu 120%
Topologia odbiorów Trójfazowa
Częstotliwość pracy 20kHz
Wyświetlacz HMI 4,3 cala
Komunikacja RS485
Protokół komunikacyjny MODBUS
Wentylacja: Wymuszona, trójstopniowa
Poziomhałasu od 56dB do 69dB w zależności od poziomu obciążenia
Poziomochrony IP20
Wilgotność od 5% do 95% RH  bez kondensacji
Masa  7,3kg

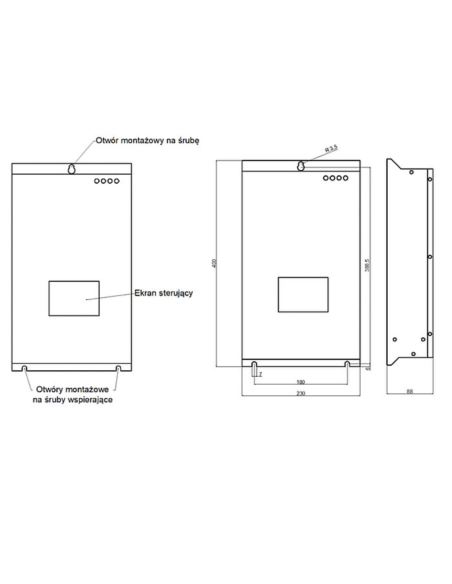

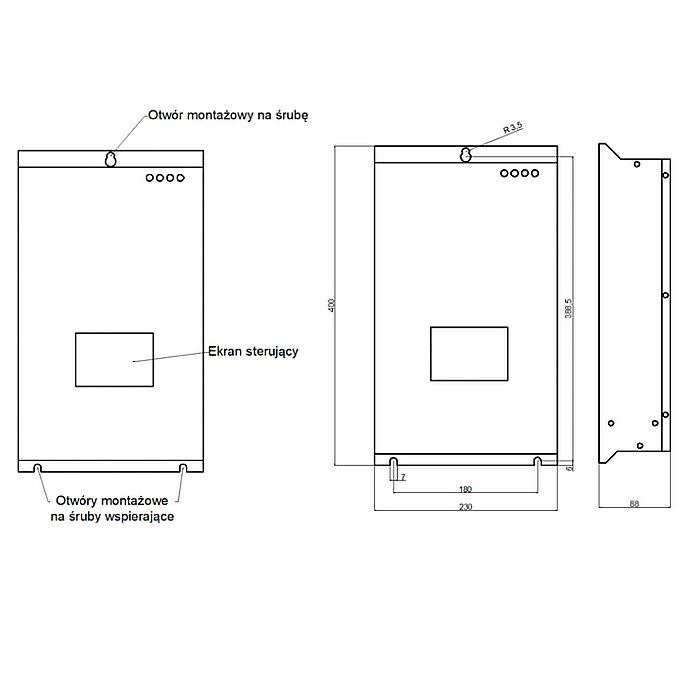

Wymiary (szer x wys x gł) 230 x 400 x 88 mm
Ilość kompensatorów w pracy równoległej: maksymalna ilość modułów: 20
Ilość modułów pod jeden HMI nie więcej niż 8

Preferowane środowisko pracy:
Wolne od zanieczyszczeń,  bez bezpośredniego narażenia na światło słoneczne, kurz, żrące substancje, łatwopalne substancje, oleje, gazy.

Kompensator wymaga zastosowania dodatkowych przekładników prądowych

Dobór przekładników prądowych

W celu zapewnienia prawidłowej pracy urządzenia należy właściwie skonfigurować układ pomiarowy. W tym celu należy prawidłowo dokonać doboru przekładników pomiarowych oraz przewodów do przekładników, zapewniających dokładną i prawidłową pracę układu kompensacji mocy biernej.

Prąd pierwotny przekładnika prądowego — wartość prądu mierzonego przez przekładnik, płynącego w pierwotnym w obwodzie elektrycznej instalacji odbiorczej. Zalecane jest, aby mierzony przez przekładnik prąd pierwotny zawierał się w przedziale 20% - 100% dla klasy 0,5
Prąd wtórny przekładnika prądowego — wartość prądu, jaki płynie w obwodzie wtórnym przekładniku przy 100% obciążeniu po stronie pierwotnej. Wartość tego prąduwynosi zwykle 5A.
Klasa przekładnika — klasa dokładności przekładnika definiuje maksymalny błąd wprowadzany przez przekładnik w wartości prądu wtórnego. Klasa przekładnika powinna być nie mniejsza niż 0,5

Cena dotyczy 1szt.
