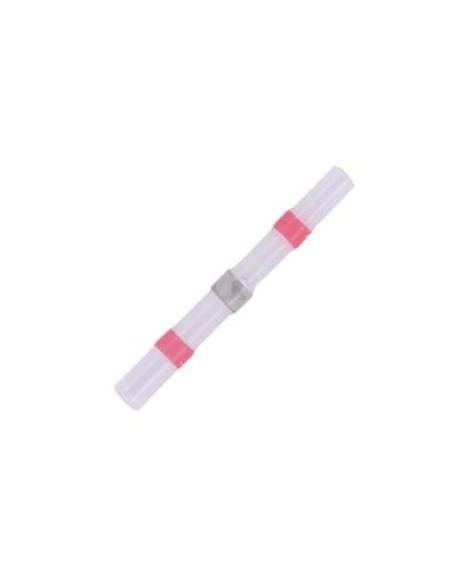

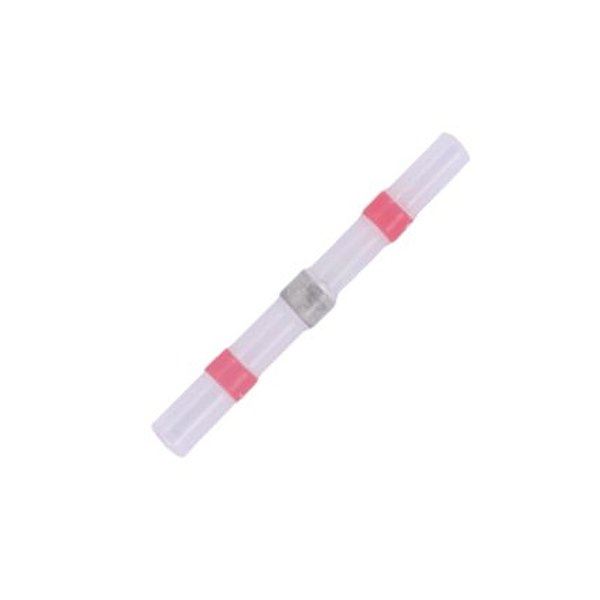

Łącznik termokurczliwy z cyną ZIT1 0,5-1mm czerwon

Łącznik termokurczliwy tulejka z cyną ZIT 1 Ergom do przewodów 0,5-1mm², czerwony

- Przeznaczone do łączenia żył przewodów „na zakładkę”, nie wymagają narzędzi (prasek) do zaciskania.
- Po podgrzaniu rozpuszczona cyna zapewnia przewodność, a obkurczona koszulka termokurczliwa z klejem gwarantuje szczelność połączenia.
- Kolor pierścieni (kleju) odpowiada rozmiarowi danego łącznika, a przeźroczysta koszulka ułatwia aplikację przewodów.

Specyfikacja:

Indeks Ergom: E09KO-02080100201
Izolacja: koszulka termokurczliwa
Współczynnik skurczu 2:1
Kolor: czerwony
Temperatura pracy [°C] -55 ÷ +125
Temperatura obkurczenia [°C] > 140
Napięcie przebicia 600 V
Przekrój: 0,5÷1,0mm²

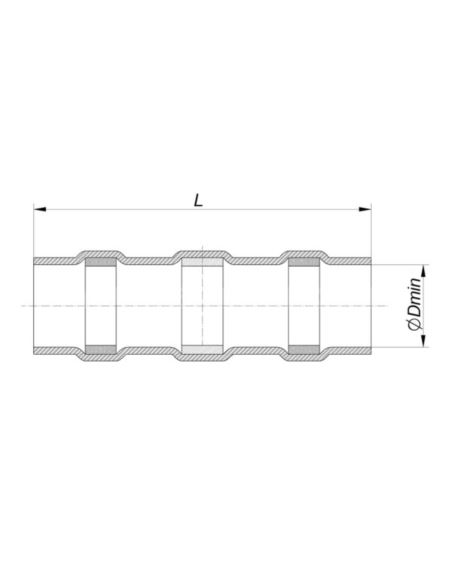

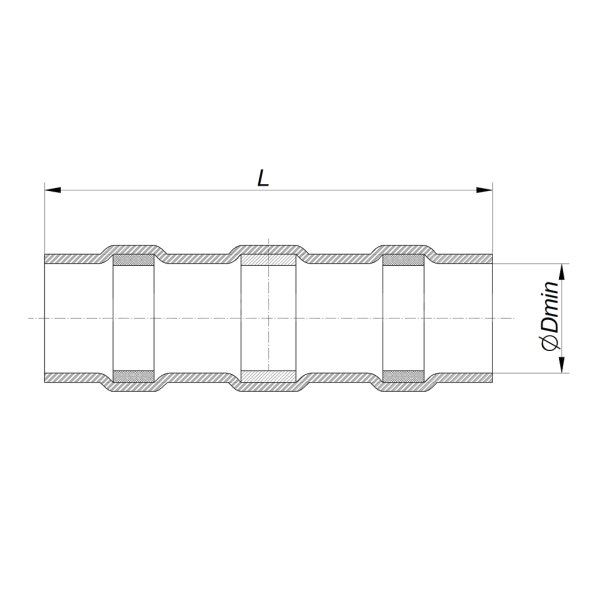

Wymiary L 40 Ø Dmin 2,7

Jak wykonać połączenie ?

1. Odizolować końcówki łączonych przewodów typu linka.
2. Wsunąć obie końcówki z 2 stron do tulejki, tak aby pojedyncze żyły splotły się ze sobą na wysokości spoiwa (cyny) - środkowa tulejka.
3. Podgrzać łączenie, np. opalarką aby spoiwo roztopiło się i zalało odizolowane końcówki, rurka termokurczliwa zacisnęła się na izolacji przewodów, a klej (kolorowe pierścienie) zapewnił szczelność połączenia.

Cena dotyczy 1 szt.
