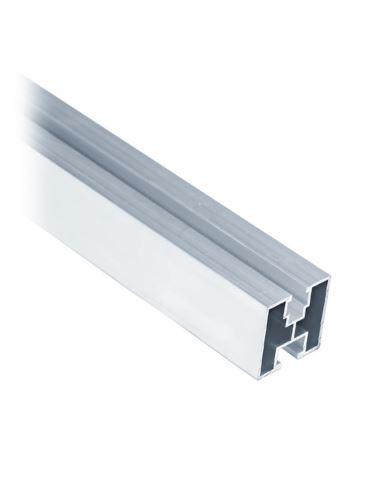

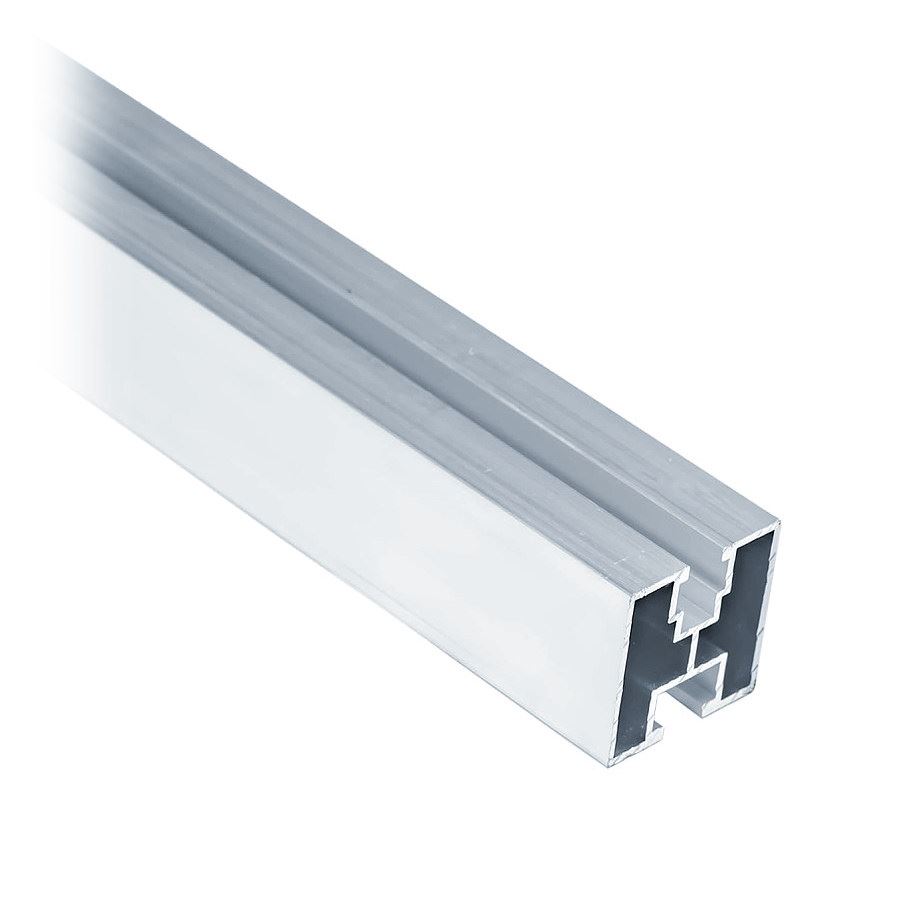

Szyna ALU montażowa profil 40x40mm paneli - 5.9m

Aluminiowa szyna-profil montażowy o przekroju 40x40mm i długości 5.9m, do montażu paneli fotowoltaicnych

UWAGA: Transport gabarytowy, wycena transportu indywidualna  !

Szynę należy przymocować do dachu przy pomocy dodatkowych śrub lub uchwytów.
W celu przedłużenia szyny wystarczy zastosować łącznik szyn.

Wymiar przekroju: 40x40
Śruba górna:  nutstein / nakrętka kwadratowa M8 do montażu klamry środkowej lub końcowej
Śruby dolne:  M10 z łbem sześciokątnym
Materiał: aluminium AL M1 90 222
Maksymalna szerokość rozpięcia mocowań do podłoża 1,77m (dotyczy montażu modułów z ramą)

Podstawa obliczeń: nachylenie dachu 10°, szerokość obciążenia <= 60 cm (odległość między wspornikami lub szerokość modułu), wsporniki usytuowane pionowo do powierzchni dachowej, równolegle opadające do rynny zgodnie z nachyleniem dachu, wygięcie 1/100, obciążenie śniegiem 0,65 KN/m².

Podana cena dotyczy 1szt. Długość profilu to 5,90m
