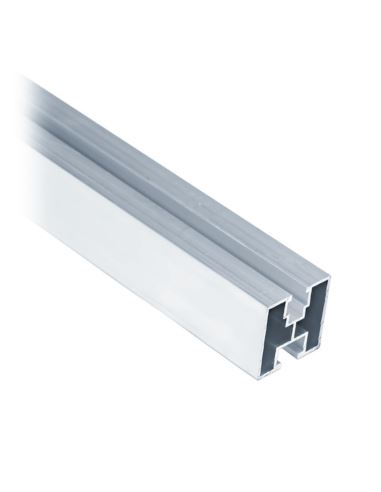

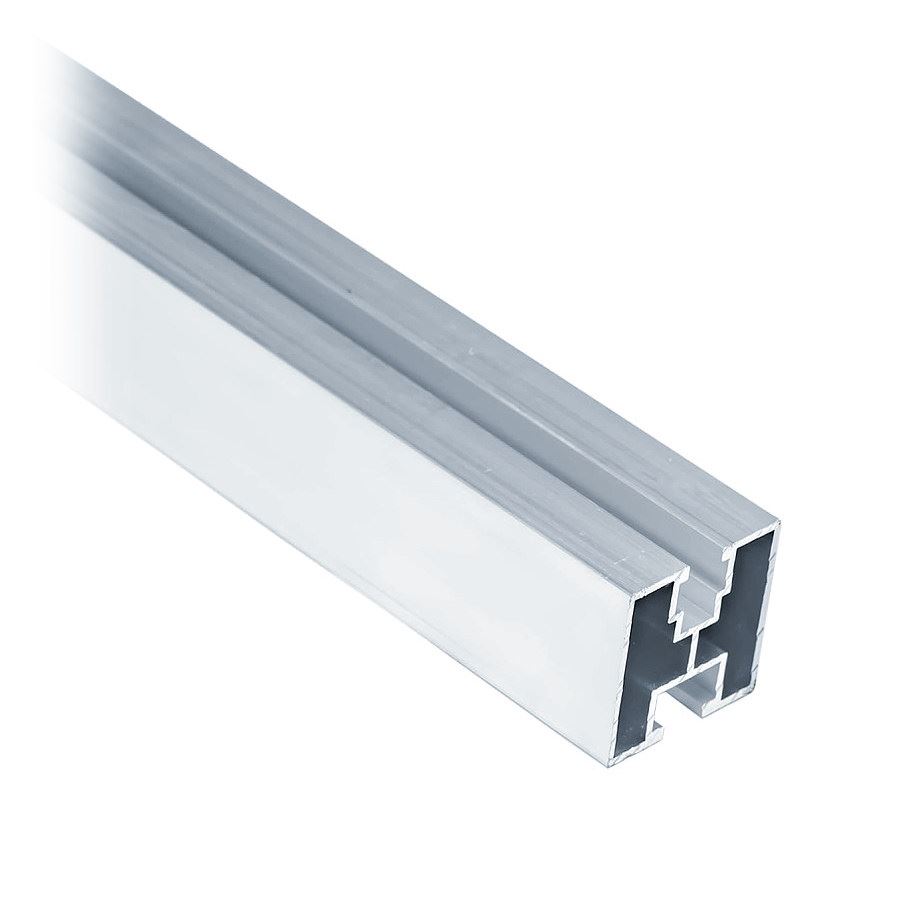

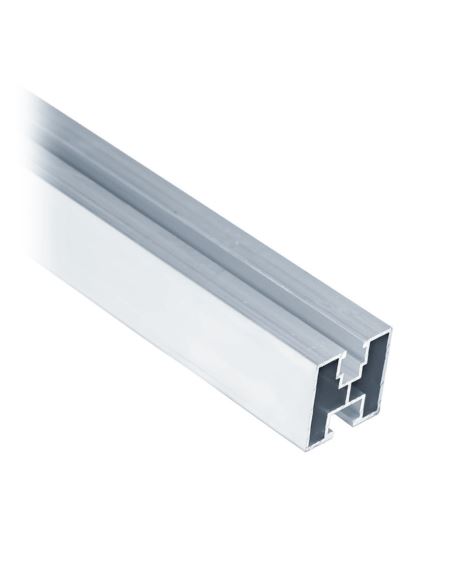

Szyna ALU montażowa profil 40x40mm paneli - 1mb

Aluminiowa szyna-profil montażowy o przekroju 40x40mm, do montażu paneli fotowoltaicnych

UWAGA:
Produkt gabarytowy, wyłącznie odbiór osobisty ! Sprzedaż na aktualnie dostępne odcinki, nie tniemy profili na wymiar !

Szynę należy przymocować do dachu przy pomocy dodatkowych śrub lub uchwytów.
W celu przedłużenia szyny wystarczy zastosować łącznik szyn.

Wymiar przekroju: 40x40mm
Śruba górna:  nutstein / nakrętka kwadratowa M8 do montażu klamry środkowej lub końcowej
Śruby dolne:  M10 z łbem sześciokątnym
Materiał: aluminium AL M1 90 222
Maksymalna szerokość rozpięcia mocowań (podpór) do podłoża 1,77m (dotyczy montażu modułów z ramą)

Podstawa obliczeń: nachylenie dachu 10°, szerokość obciążenia <= 60 cm (odległość między wspornikami lub szerokość modułu), wsporniki usytuowane pionowo do powierzchni dachowej, równolegle opadające do rynny zgodnie z nachyleniem dachu, wygięcie 1/100, obciążenie śniegiem 0,65 KN/m².

Podana w cena dotyczy 1m bieżącego. Maksymalna długość profilu zależna od aktualnej dostawy

Profil aluminiowy najczęściej występuje w długościach 6.0m (6mb), 5.9m, 4.4m (4mb), 3.27m (3mb), 2.15m (2mb)

Cena dotycz 1 mb
(1kg=1.28mb)
