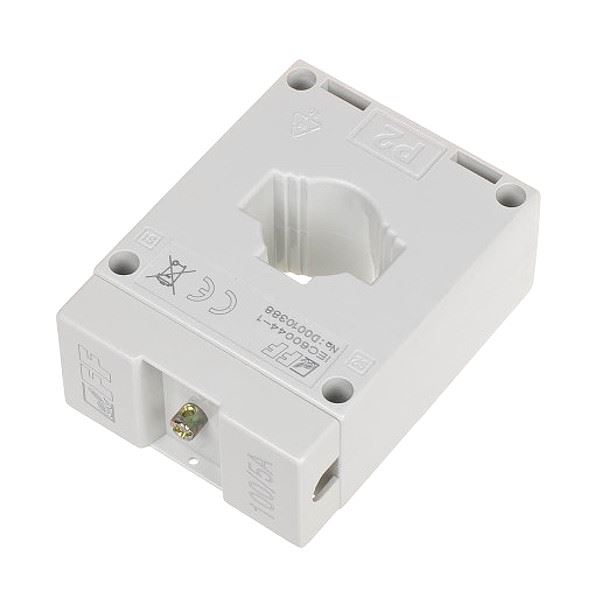

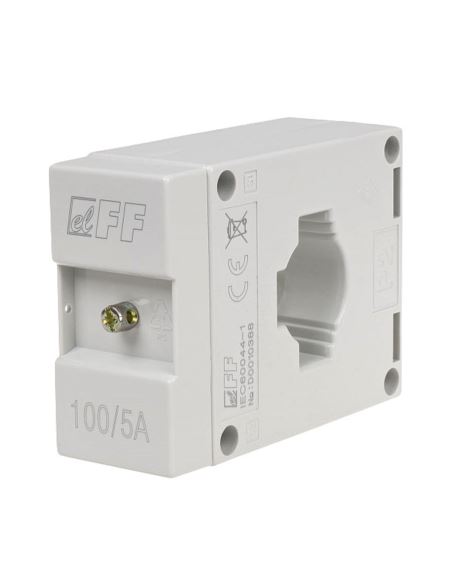

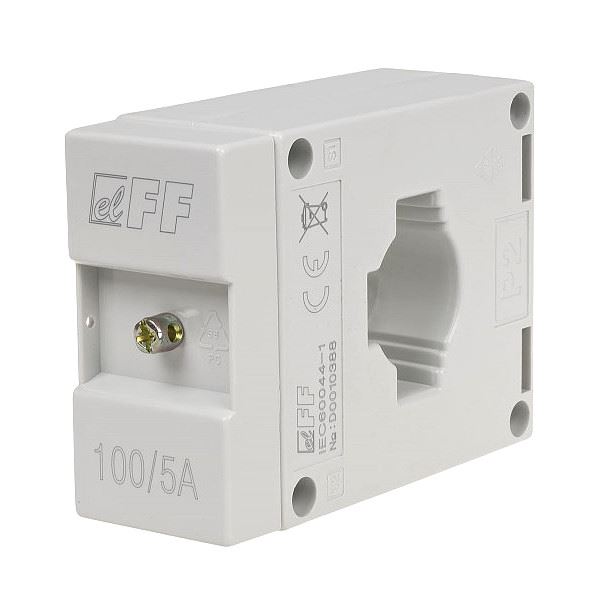

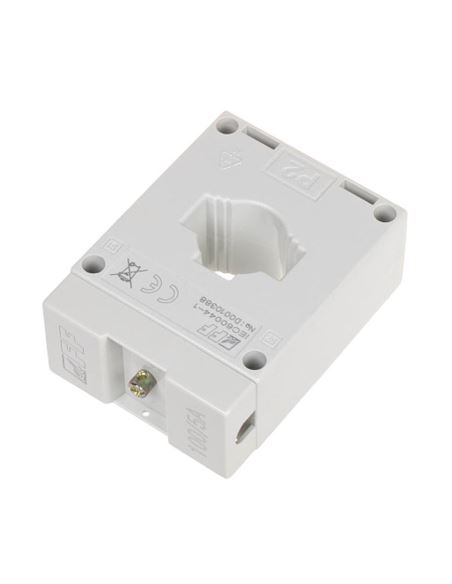

Przekładnik prądowy TI-100-5 na kabel i szynę

Przekładnik prądowy TI-100

Przekładnik prądowy jednofazowy z zamkniętym rdzeniem
Przekładnia 100/5 A
Moc 2,5 VA

Przekładnik prądowy służy do  proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do  zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie:

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu  płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem  osób lub uszkodzeniem urządzenia).

Specyfikacja:

Typ jednofazowy
Budowa z zamkniętym rdzeniem
Przekładnia lp/ls 100/5
Klasa 0,5
Moc [VA] 2,5 VA
Częstotliwość 50÷60 Hz
Maksymalne napięcie pracy 0,66 kV AC
Nr normy IEC 60044-1
Prąd wtórny nominalny Is 5 A
Napięcie przebicia izolacji 3 kV/1 min.
Waga 0,235 kg
Współczynnik bezpieczeństwa FS ˂ 5
Przyłącze S1/S2 zaciski śrubowe 4 mm²
Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm] 30 mm/25 mm/20 mm x 10 mm; Ø22 mm
Wymiary WxHxD [mm] 61 mm × 81 mm × 34 mm
Moment dokręcający 0,5 Nm
Temperatura pracy -5÷40°C
Pozycja montażu pionowa/pozioma
Montaż tablica/szynoprzewód
Stopień ochrony IP20

Cena dotyczy 1 szt.
