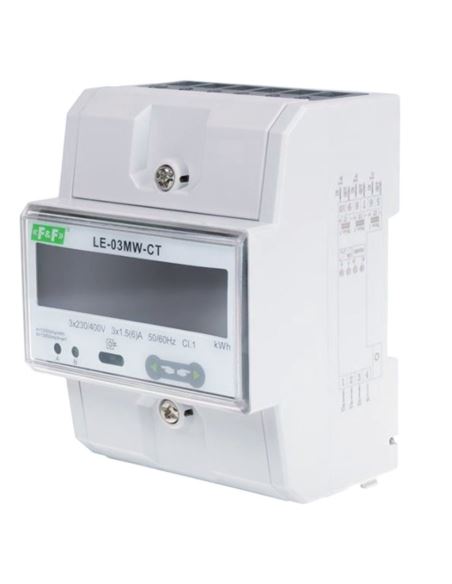

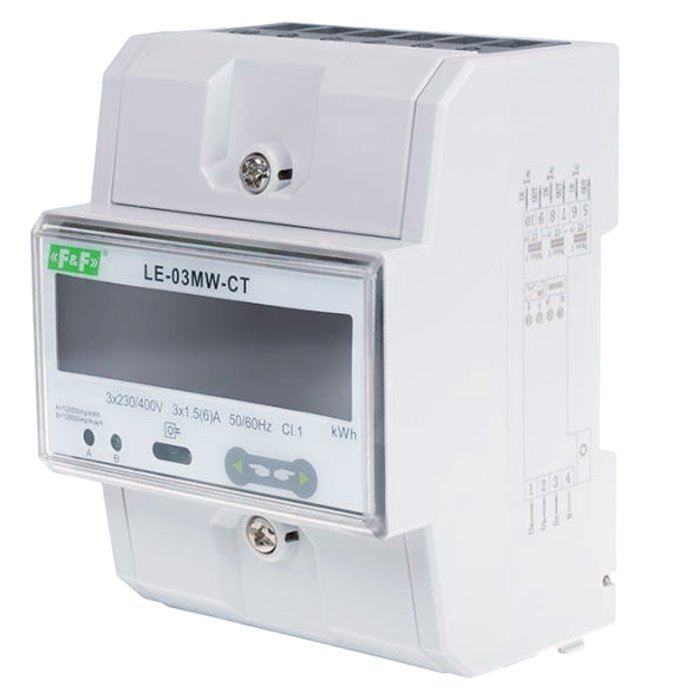

Licznik energii elektrycznej LE-03MW-CT 3F dwukier

Dwukierunkowy Licznik zużycia energii LE-03MW CT trójfazowy do pomiaru półpośredniego z dodatkowymi przekładnikami prądowymi

LE-03MW CT to elektroniczny, dwukierunkowy licznik zużycia energii elektrycznej prądu trójfazowego. Przeznaczony do pomiaru w układzie półpośrednim. Dzięki interfejsowi komunikacyjnemu RS-485 z protokołem Modbus RTU możliwy jest zdalny odczyt i konfiguracja licznika. Programowalna przekładnia prądowa.

Wbudowany zegar czasu rzeczywistego umożliwia pomiar zużycia energii z podziałem na różne strefy taryfowe. Interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107) umożliwiają zdalny odczyt i konfigurację licznika.

Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.

Charakterystyka urządzenia
* 3-fazowy, dwukierunkowy licznik zużycia energii elektrycznej;
* półpośredni pomiar prądu (bezpośredni pomiar do 6 A);
* pomiar energii w 4 strefach taryfowych;
* wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych;
* rejestracja sumarycznego i podzielonego na taryfy poboru:
-  całkowitej energii czynnej i biernej;
- energii czynnej i biernej rozdzielonej na poszczególne kwadranty;
* 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
* możliwość rozliczania energii według innych harmonogramów dla dni roboczych oraz weekendu;
* możliwość podziału roku na 8 przedziałów czasowych. W każdym przedziale energia (dla dni powszednich) może być rozliczana według innego harmonogramu;
* wskazania parametrów sieci (napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość;
* obliczanie zapotrzebowania na moc dla poszczególnych taryf;
* dodatkowy, kasowalny licznik zużycia energii elektrycznej;
* port RS-485, protokół Modbus RTU;
* optyczny port komunikacyjny zgodny z normą EN62056 (IEC1107);
* jedno wyjście impulsowe SO z programowaną liczbą impulsów na kWh;
* wielofunkcyjny wyświetlacz LCD.

Uwaga!
Podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy wskaźnika nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A). Przy zastosowaniu dedykowanych przekładników liczbę impulsów przypadających na 1kWh obliczamy z wzoru (12000 × 5)/Ip, gdzie:
Ip - prąd pierwotny zastosowanych przekładników.

Przykład:
dla przekładnika 5/5 A (Ip=5): (12000×5)/5=12000 imp/kWh
dla przekładnika 100/5 A (Ip=100): (12000×5)/100=600 imp/kWh

Uwaga!
Licznik zużycia prądu posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.

Program serwisowy

Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program bezpłatny: LE Config > pobierz

Program do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.

Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
