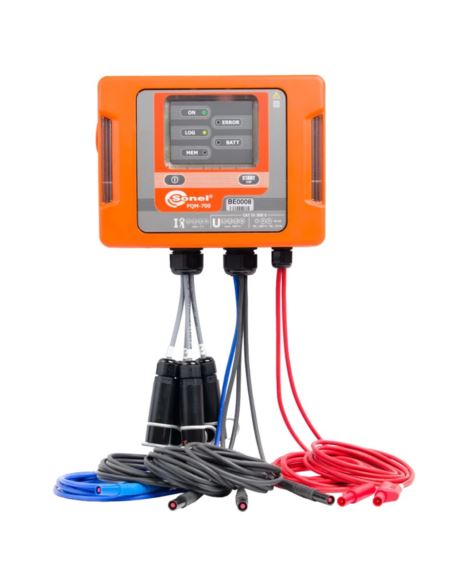

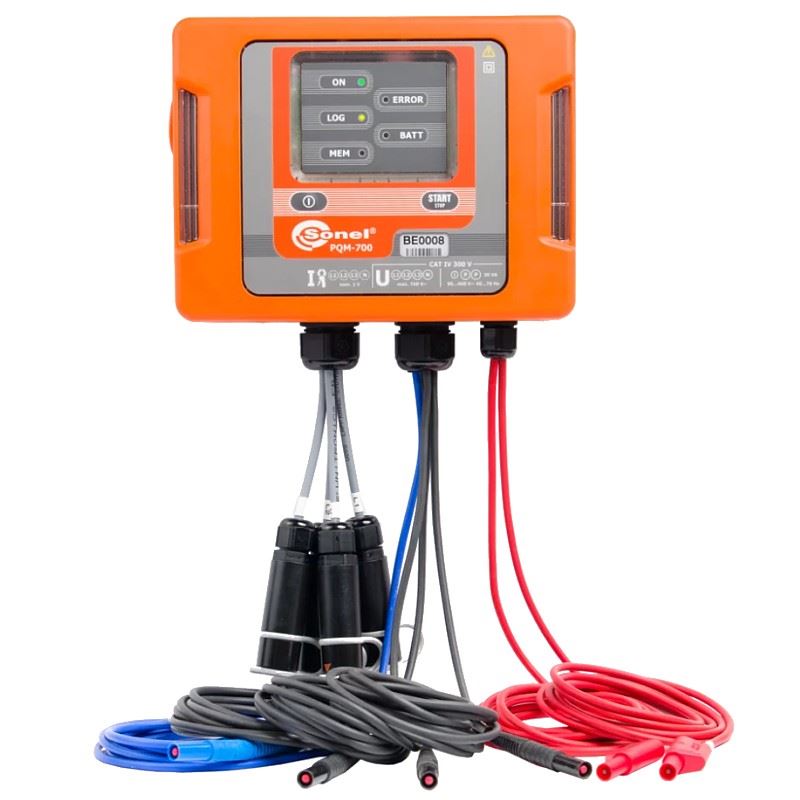

Analizator jakości zasilania PQM-700

Analizator jakości zasilania PQM-700 Rejestracja i diagnostyka w każdych warunkach

Odporny na każde warunki analizator jakości zasilania Sonel PQM-700 to skuteczne urządzenie do analizy i rejestracji parametrów sieci. Oparty na zaawansowanej technice analizator jakości zasilania Sonel PQM-700 wykazuje skuteczność przy pomiarach, analizie oraz rejestracji parametrów sieci energetycznych 50/60 Hz. Znajduje zastosowanie również przy kontroli jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego. Rozbudowane możliwości pomiarowe tego urządzenia doceni szerokie grono użytkowników, którzy potrzebują przenośnego urządzenia do kontrolowania jakości energii elektrycznej. Sonel PQM-700 spełnia wymagające standardy normy IEC 61000 dla analizatorów klasy S, związanej z niepewnościami pomiarowymi oraz metodami pomiaru. Ten model miernika skierowany jest do tych użytkowników, którzy nie potrzebują analizatora klasy A, gdyż PQM-700 zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30.

Cechy

4 wejścia prądowe, fizyczny pomiar prądu w przewodzie neutralnym.
Rejestracja do 1100 parametrów, rejestracja wartości średnich, maksymalnych, minimalnych i chwilowych.
Rejestracja na zgodność z polskim rozporządzeniem systemowym.
Wbudowana grzałka, możliwość stabilnej pracy w niskich temperaturach do -20ºC.
Wbudowany akumulator, autonomiczność miernika (min. 6 godzin).
Szczelność obudowy IP65, możliwość pracy w deszczu, śniegu, dużej wilgotności

Mierzone parametry

Napięcia L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi.
Prądy L1, L2, L3, N (cztery wejścia pomiarowe) – wartości średnie, minimalne, maksymalne i chwilowe, pomiar prądu w zakresie do 6 kA (w zależności od użytych cęgów prądowych), możliwość współpracy z przekładnikami prądowymi.
Współczynniki szczytu dla prądu (CFI) i napięcia (CFU).
Częstotliwość w zakresie 40 Hz – 70 Hz.
Moc czynna (P), bierna (Q), odkształceń (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna).
Obliczanie mocy biernej metodą Budeanu oraz IEEE 1459.
Energia czynna (EP), bierna (EQ), pozorna (ES).
Współczynnik mocy (Power Factor), cosφ, tgφ.
Harmoniczne do 40-tej w napięciu i prądzie.
Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia.
Wskaźnik krótkookresowego (PST) oraz długookresowego (PLT) migotania światła.
Asymetria napięć (spełnione wymogi IEC 61000-4-30 klasa S) i prądów.
Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami oraz wykresami RMS1/2 okresu.
Wszystkie parametry rejestrowane zgodnie z klasą S normy IEC 61000-4-30.

Obsługiwane typy sieci

O częstotliwości znamionowej 50/60 Hz
O napięciach znamionowych: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
Prądu stałego
O układzie:
jednofazowym
dwufazowym z przewodem neutralnym
trójfazowym – gwiazda z i bez przewodu neutralnego
trójfazowym – trójkąt
trójfazowym – gwiazda bez przewodu neutralnego w układzie Arona
trójfazowym – trójkąt w układzie Arona
z przekładnikami napięciowymi i prądowymi

Możliwości

Analizator zapewnia wszechstronne pomiary parametrów jakości zasilania w klasie S zgodnie z normą IEC 61000-4-30, co stanowi gwarancję wysokiej dokładności wyników. Nawet gdy temperatura otoczenia sięga -20ºC, pomiary są rzetelne, a praca urządzenia stabilna – wszystko za sprawą wbudowanej grzałki.

Dzięki wewnętrznemu akumulatorowi analizator nie wyłącza się wraz z zanikiem napięcia, lecz podtrzymuje rejestrację – nawet do 6 godzin. Dane są rejestrowane na wymienną kartę pamięci o pojemności 2 GB. Można je odczytać przy użyciu łącza USB lub za pomocą zewnętrznego czytnika, a następnie przeanalizować w programie Sonel Analiza.

Prezentacja danych

Wszystkie zarejestrowane parametry – w tym wskazane zdarzenia – można w łatwy sposób odczytać za pomocą dedykowanego oprogramowania Sonel Analiza. Zaawansowane funkcje aplikacji pozwalają na zapoznanie się z zebranymi wynikami i ich zapis na twardym dysku komputera – w formie surowych danych lub raportów.

Sonel Analiza podlega nieustannym aktualizacjom i rozwojowi. To sprawia, że jej użytkownik nadąża za najnowszymi wymaganiami norm i standardów.

Obszary zastosowań

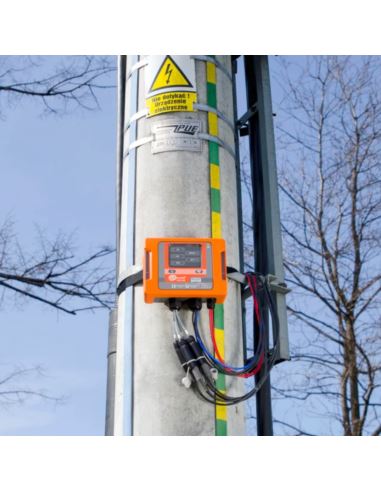

PQM-700 spełnia swoją rolę w przemyśle - u elektryków, w służbach utrzymania ruchu itp. - jako tani, wielofunkcyjny rejestrator parametrów obciążeń. Znajduje również zastosowanie u odbiorców i producentów energii odnawialnej (farmy wiatrowe, fotowoltaiczne), gdzie wymagana jest 4-kwadrantowa analiza zasilania.
