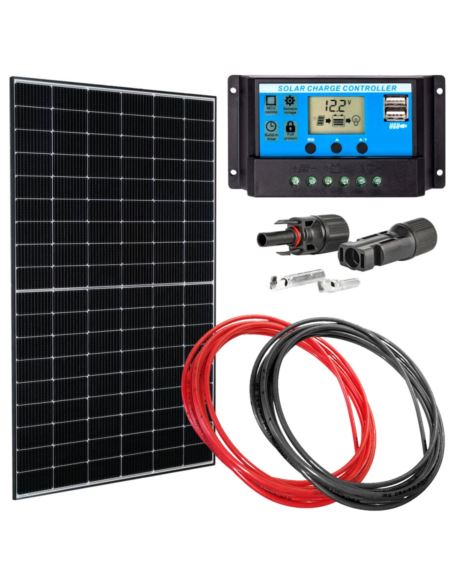

Zestaw montażowy PV dla 1 panela z kontrolerem

Zestaw montażowy z 1 panelem fotowoltaicznym JASOLAR 420Wp, kontrolerem i podzespołami montażowymi

Zestaw zawiera niezbędne elementy do zamontowania 1 modułu fotowoltaicznego z kontrolerem, np. do przygotowania pod oświetlenie w domku letniskowym, wiacie wędkarskiej, czy na kemping.

Zestaw wymaga dokupienia akumulatora 12V DC o pojemności dopasowanej do zapotrzebowania (nie mniej niż 40Ah). Np. przy poborze mocy ok. 100W, akumulator 100Ah w pełni naładowany zapewnia zasilanie przez około 10godz.

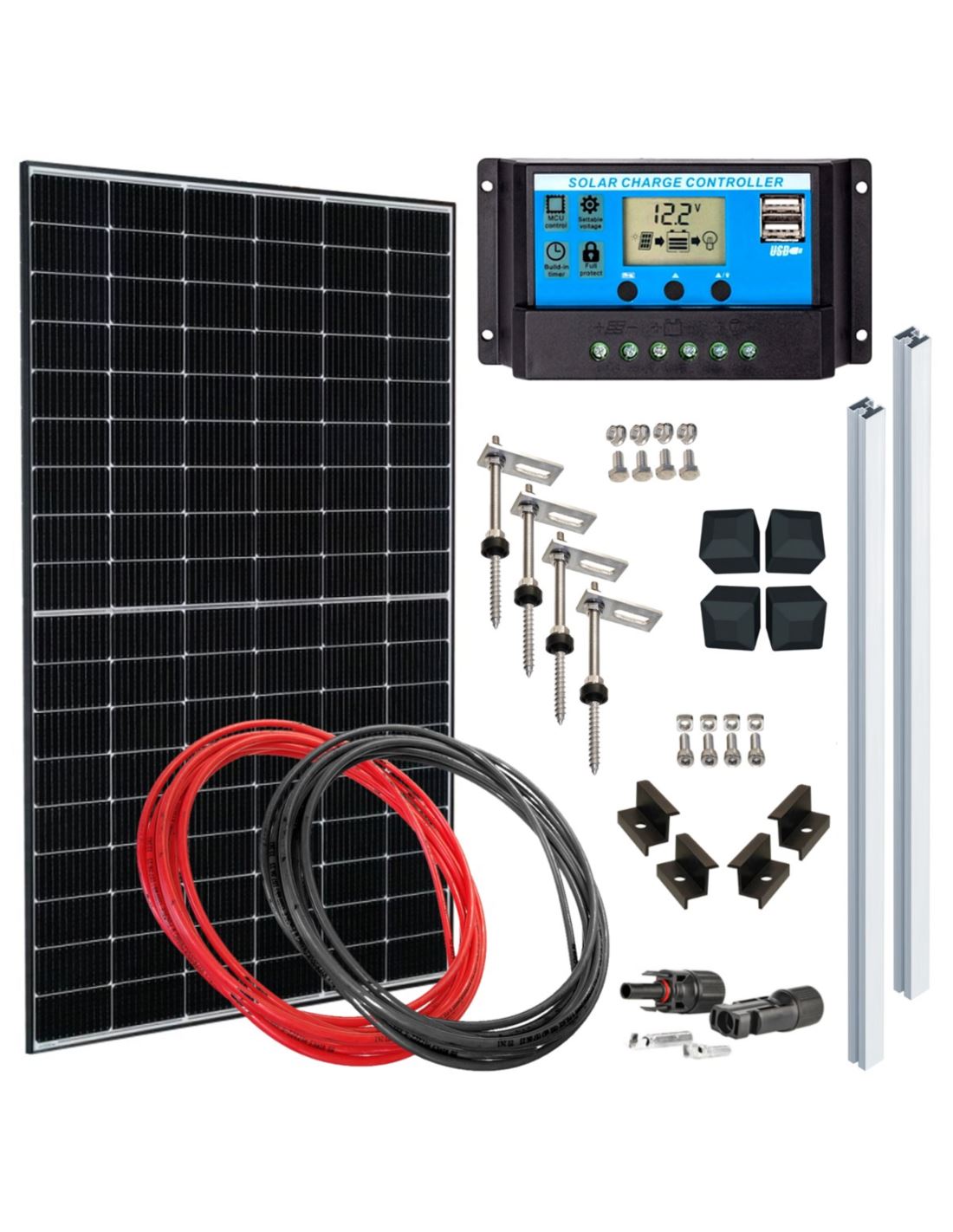

Zestaw zawiera:

05955 - 1szt. - Moduł fotowoltaiczny 420Wp JAM54D40-420/MB bifacial
00010 - 1szt. - Kontroler solarny PWM 30A 12V/24V DC
00435 - 2szt. - Szyna ALU montażowa profil 40x40mm paneli 1m
00174 - 4szt. - Nasadka profilu 40x40 do szyn montażowych
01586 - 4szt. - Klamra końcowa 50x30mm M8 CZARNA
01929 - 1kpl - Złącze VCX typu MC4 wtyk + gniazdo 1000V IP67
00030 - 4szt. - Śruba M8x25mm imbusowa stal nierdzewna A2
00058 - 4szt. - Nakrętka M10 kołnierzowa samokontrująca A2
00065 - 4szt. - Śruba M10x20mm sześciokątna stal nierdzewna A2
00078 - 4szt. - Nakrętka kwadratowa M8 stal nierdzewna A2
00080 - 4szt. - Śruba z podwójnym gwintem M10x200mm z uszczelką
00703 - 4szt. - Adapter montażowy 80x30 aluminiowy do dwugwint
00085 - 10m - Przewód fotowoltaiczny H1Z2Z2-K 4mm2 UV

OPIS PODZESPOŁÓW

1. Moduł fotowoltaiczny 420Wp JAM54D40-420/MB bifacial

Moduł fotowoltaiczny JaSolar JAM54D40-420MB BIFACIAL BF MC4 (N-Type) zmniejsza oporność szeregu ogniw i naprężenie pomiędzy łączącymi ogniwa złączami, poprawiając niezawodność modułu i efektywność konwersji modułu, podwyższona do 21.5% sprawność, wyjątkowa wydajność w warunkach słabego oświetlenia.

Specyfikacja:

Technologia: Mono-Si,
Budowa: bifacial dwustronny szkło-szkło,
Ogniwa: połówkowe N-type 182mm
Połączenia: bussbar 16-BB,
Ilość ogniw: 2x54psc,
Kable: ok.110cm,
Moc STC 420 Wp,
Napięcie Voc: 38.05 V
Napięcie mocy nominalnej: 31.08 V
Prąd mocy nominalnej: 13.21 A
Prąd zwarcia: 14.09 A
Współczynnik temperaturowy prądu Isc: +0.046 %/'C
Współczynnik temperaturowy napięcia Voc: -0.260 %/'C
Współczynnik temperaturowy mocy Pmax: -0.300 %/'C
Wymiary: 1722x1134x30 mm,
Złącza MC4 / EVO2,
Sprawność 21.5%,
Waga 21,5kg,
Marka: JASolar

2. Kontroler solarny PWM 30A 12/24V DC 2x gniazdo USB regulator z LCD

Solarny regulator ładowania PWM niezbędny jest do zbudowania systemu buforowania energii elektrycznej z ogniwa fotowoltaicznego w akumulatorze (Kwasowy, AGM, Żelowy). Może być wykorzystany w instalacji 12V oraz 24V. Kontroler może pracować z obciążeniami prądowymi do 30A, czyli 360W dla napięcia 12V oraz 720W dla 24V. Ogniwo fotowoltaiczne podłączone do wejścia kontrolera nie może podawać napięcia wyższego niż 50V DC.

Regulator ładowania akumulatorów to prosty w obsłudze i niezawodny moduł do paneli słonecznych obsługujący obciążenie np. oświetlenie z funkcją czasowego sterownia. Jeżeli energia słoneczna zaczyna docierać do panela słonecznego, oświetlenie zostaje wyłączone, a akumulator jest ładowany. Po zachodzie słońca oświetlenie zostaje załączone na ustawiony okres czasu.

Wbudowane zabezpieczenia:

Przed odwrotną polaryzacją modułów solarnych
Przed odwrotną polaryzacją podłączeń
Przed odwrotną polaryzacją podłączonej baterii
Przed zwarciem na wejściu modułu
Przed zwarciem na wyjściu do obciążenia
Przed otwartym obwodem podczas pracy bez baterii lub urządzeń
Przed zwrotnym prądem w nocy, żeby ogniwo nie rozładowywało akumulatora
Przed przepięciem i zbyt niskim napięciem
Przed przeciążeniem na wyjściu obciążenia
Przed głębokim rozładowaniem akumulatora

UWAGA:

Regulator ładowania stabilizuje napięcie ładowania akumulatora, tak aby go nie przeładować zbyt wysokim napięciem oraz nie rozładować poniżej nominalnego poziomu. Urządzenie nie ma możliwości ustawienia ograniczenia prądu ładowania akumulatora. Pojemność akumulatora (max prąd ładowania) należy dobrać odpowiednio do zastosowanego ogniwa słonecznego, a przede wszystkim do wydajności prądowej tego ogniwa. Akumulator małej pojemności np. 20Ah nie może współpracować z fotoogniwem 240W, gdyż będzie przeładowywany, a w najlepszym przypadku tylko w niewielkiej części zostanie wykorzystana energia solaru.

Stosując ogniwa o wyższym napięciu pracy np. 30V zaleca się stosować pakiet 2 jednakowych akumulatorów połączonych szeregowo w układ 24V. Można w ten sposób efektywniej wykorzystać moc dostarczaną do akumulatora.

Specyfikacja:

Instalacja: 12V DC / 24V DC
Dopuszczalny prąd: 30A
Max napięcie ogniwa fotowoltaicznego: <50V DC
Wyrównywanie: 14,4V C
Próg wyłączenia rozładowywania akumulatora: 10.7V
Ponowne załączenie rozładowywania po uzyskaniu: 12.6V
Pobór prądu przez kontroler: ~10mA
Wyjście USB: 5V / 2A max
Temperatura pracy: -35C do +60C
Wymiary: 133 x 70 x 35 mm

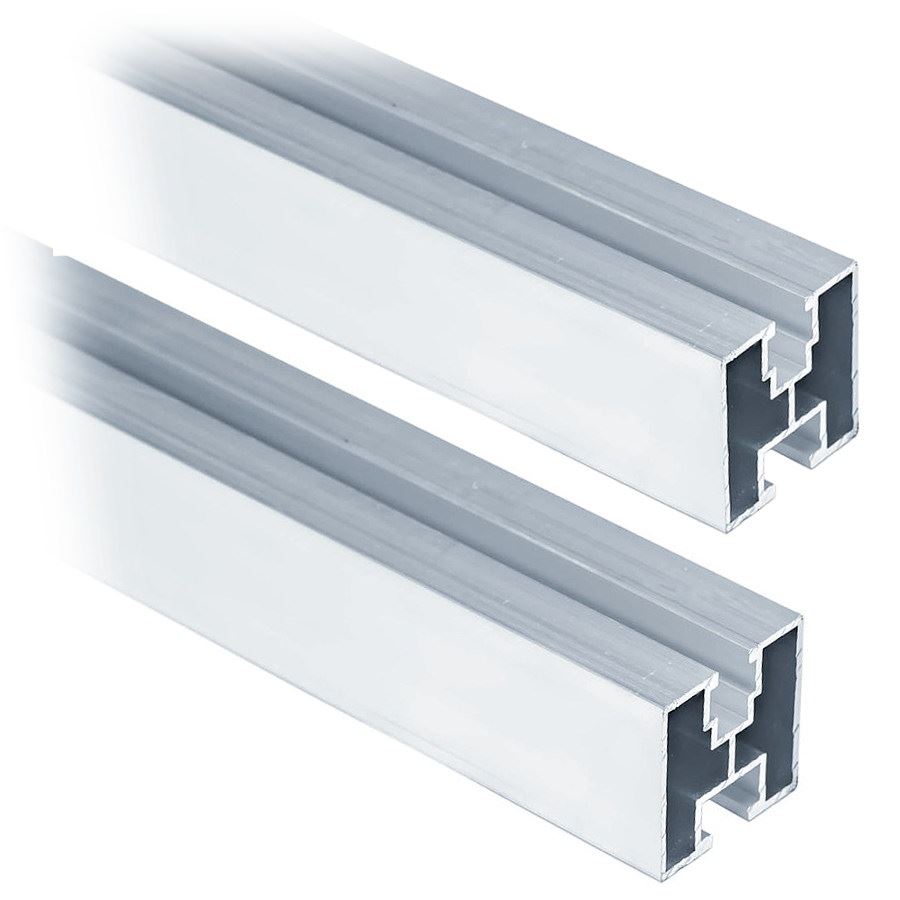

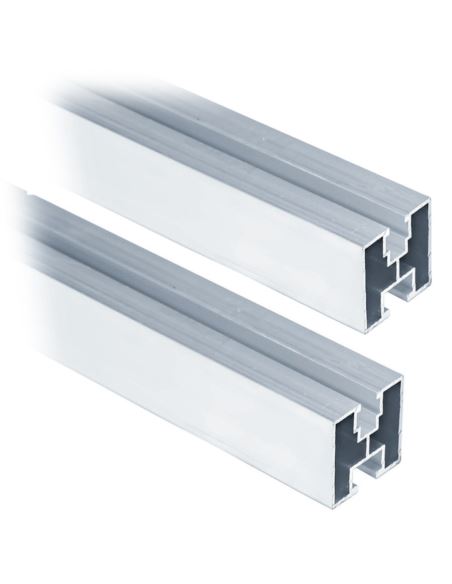

3. Szyna ALU montażowa profil 40x40mm paneli 1m

Wymiar przekroju: 40x40mm
Śruba górna:  nutstein / nakrętka kwadratowa M8 do montażu klamry środkowej lub końcowej
Śruby dolne:  M10 z łbem sześciokątnym
Materiał: aluminium AL M1 90 222
Maksymalna szerokość rozpięcia mocowań (podpór) do podłoża 1,77m (dotyczy montażu modułów z ramą)

4. Nasadka profilu 40x40 do szyn montażowych

Zaślepka profilu 40x40 czarna do szyn montażowych
Kolor: czarny
Materiał: Tworzywo sztuczne
Wymiary: 44x44x31 mm

5. Klamra końcowa 50x30mm M8 CZARNA

Długość 50mm,
Wysokość 30mm - dopasowana do wysokości ramy modułu fotowoltaicznego
Otwór montażówy: pod śruby M8
Wykonanie: Aluminium
Kolor: CZARNY

6. Złącze VCX typu MC4 wtyk + gniazdo 1000V IP67

Prąd znamionowy 32A
Przekrój przewodów 2,5-6 mm2
Napięcie znamionowe: 1000 V DC
Napięcie testowe: 6000 V (50 Hz 1 minuta)
Temperatura pracy: -40 ~+ 90 C
Stopień ochrony: IP67

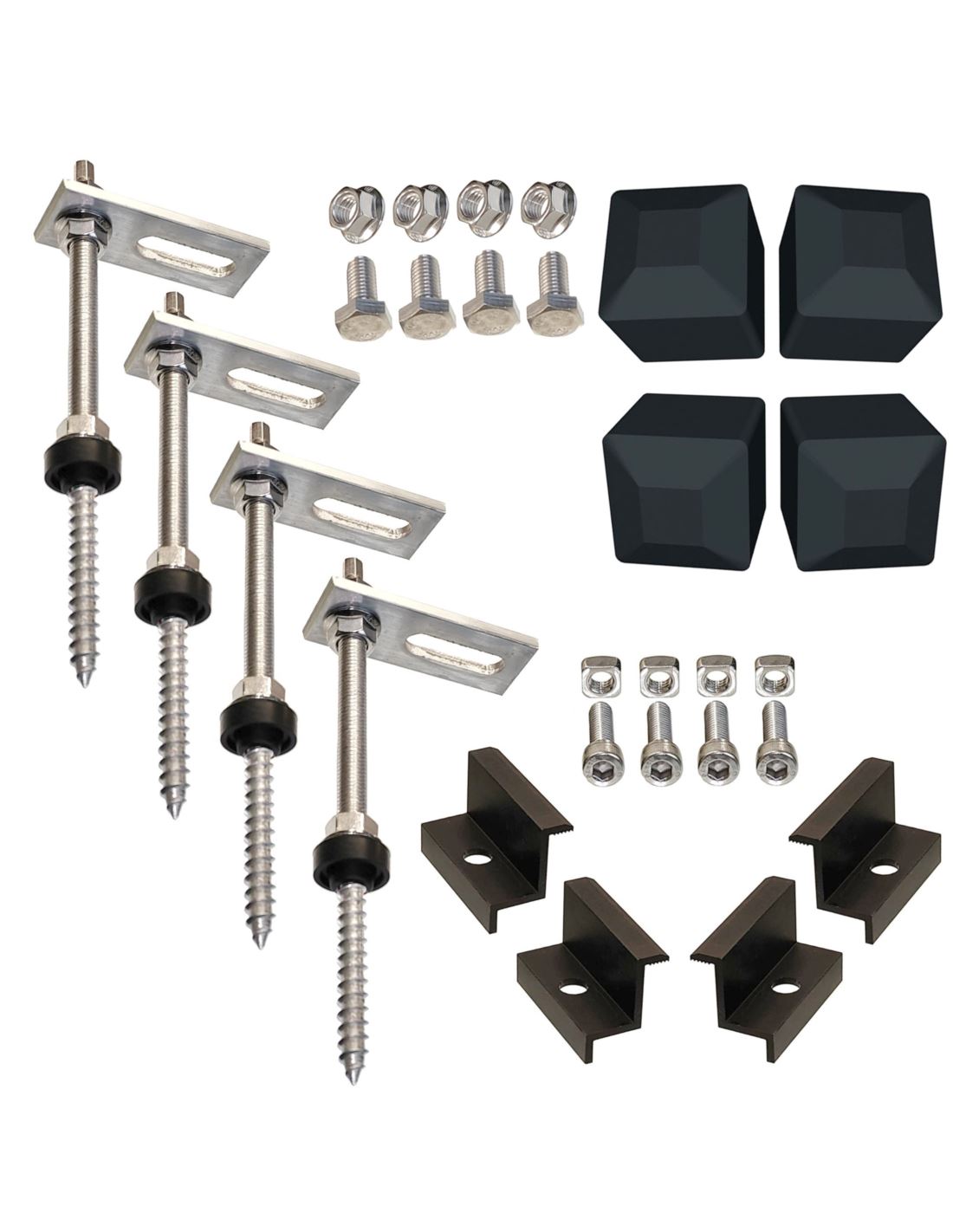

7. Śruba M8x25mm imbusowa stal nierdzewna A2
8. Nakrętka kwadratowa M8 stal nierdzewna A2
9. Nakrętka M10 kołnierzowa samokontrująca A2
10. Śruba M10x20mm sześciokątna stal nierdzewna A2

Śruby i nakrętki wykonane z stali nierdzewnej

11. Śruba z podwójnym gwintem M10x200mm z uszczelką

Przeznaczenie: element dachowej konstrukcji instalacji fotowoltaicznej
Wykonanie: Stal nierdzewna A2
Średnica śruby: 10mm
Długoś śruby: 200mm

Śruba idealnie nadaje się do montażu paneli fotowoltaicznych na dachu pokrytym blachą, blachodachówką. Zestaw zawiera uszczelkę M641, odporną na warunki zewnętrzne.

12. Adapter montażowy 80x30 aluminiowy do dwugwint

Przeznaczenie: do instalowania szyny montażowej, aluminiowej z kanałem dolnym do śruby z podwójnym gwintem
Rozmiar: 80x30x5 mm
Otwory: 2x M10
Materiał: Aluminium

13. Przewód fotowoltaiczny H1Z2Z2-K 4mm2 UV

Przewody jednożyłowe z żyłą wielodrutową ocynowaną miękką wg VDE 0295 kl. 5 i IEC 60228 kl.5, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Przewody są odporne na promieniowanie UV oraz bardzo trwałe w naszych warunkach atmosferycznych. Mogą być stosowane wewnątrz budynków, w elektrowniach na dachach budynków jak również w rozbudowanych elektrowniach naziemnych.

Norma: PN-EN 50618:2015-03

Specyfikacja:

Temperatura pracy: od -40°C do +90°C (+120°C/20.000h)
Dopuszczalna temperatura żył podczas zwarcia: 200°C
Niska emisyjność oraz toksyczność dymów
Bardzo dobra odporność na promieniowanie UV
Niska chłonność wody
Bardzo dobre własności mechaniczne
Napięcie pracy: AC: U0/U=600/1000V, DC: U0/U=900/1500V
Próba napięciowa: 4000V
Min. temperatura układania: -25℃
Min. promień gięcia połączenia na stałe: 4xØ

----------

Uwaga ! Ze względu na gabaryt przesyłki, koszty przesyłki wyceniane sa indywidualnie. Zalecamy odbiór osobisty.

Cena dotycz 1 kpl.
