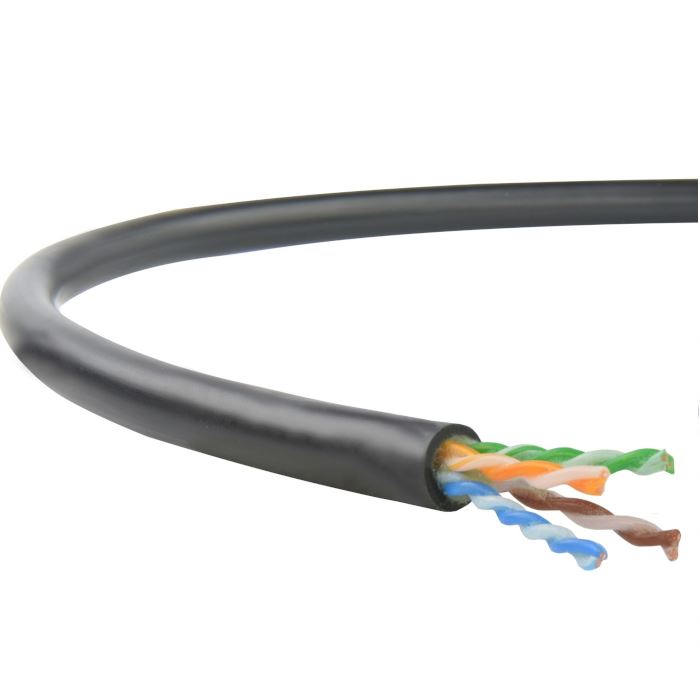

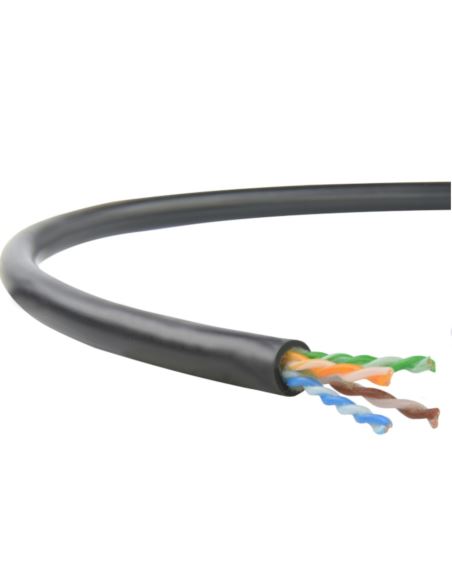

Przewód LAN UTPw 4x2x0,5 kat.5e drut + żel Bitner

Opis produktu
Zastosowanie:

BiTLAN U/UTPf cat. 5e outdoor przeznaczone są do pracy w sieciach komputerowych,w których wykorzystywane jest pasmo częstotliwości do 200 MHz. Nadają się do transmisji danych, dźwięku i obrazu telewizyjnego o przepustowości binarnej do 1 Gb/s. Kable wypełnione są żelem hydrofobowym zabezpieczającym przed wzdłużnym wnikaniem wody.

Posiadają zewnętrzną powłokę odporną na działanie promieni UV, dlatego nadają się do układania na zewnątrz budynków, w kanałach kablowych lub bezpośrednio w ziemi.

CHARAKTERYSTYKA TECHNICZNA

Rodzaj kabla: U/UTP
Kategoria: 5e
Częstotliwość: 200 MHz
Przepustowość: 1 Gb/s
Przekrój: 4 x 2 x 0,5 (24AWG)
Żyły: jednodrutowe, okrągłe, z miękkiej miedzi elektrolitycznej
Izolacja: specjalna mieszanka poliolefinowa
Kolory izolacji żył: zielona, niebieska, brązowa, pomarańczowa - skręcone w parę z żyłą białą z odpowiadającym jej kolorowym paskiem wzdłużnym
Ośrodek: cztery pary żył skręcone w ośrodek, uszczelniony żelem hydrofobowym
Ekranowanie: brak
Powłoka: polietylen powłokowy PE
Kolor powłoki: czarny
Klasyfikacja ogniowa: Fca

WŁAŚCIWOŚCI MECHANICZNE

Promień zgięcia: 6 x Ø zewnętrzna przewodu
Średnica zewnętrzna: 6,2 mm
Waga kabla / km: 40 kg
Indeks miedziowy: 15 kg
Zakres temp. podczas pracy: -30°C do + 80°C
Zakres temp. podczas układania: -10°C do + 50°C

WŁAŚCIWOŚCI ELEKTRYCZNE

Rezystancja pętli żyły/pary w temp. 20°C (max): 190 Ω/km
Rezystancja izolacji (min): 5 GΩ•km
Asymetria rezystancji żył w parze:≤ 2%
Pojemność skuteczna dowolnej pary przy 1 kHz: 50 ± 5 nF/km
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz (max): 1600 pF/km
Napięcie pracy: 150 V
Próba napięciowa (żyła/żyła oraz żyła/ekran): napięcie zmienne 50 Hz: 700 V AC / napięcie stałe: 1000 V DC
Impedancja falowa: 100 ± 5 Ω
Prędkość propagacji NVP: 67%

Tłumienność odbiciowa par w zakresie częstotliwości dB (min):
f = 4-10 MHz: 20 + 5•lg(f)
f = 10-20 MHz: 25
f = 20-200 MHz: 25 - 7•lg(f/20)

Cena dotyczy mb.
