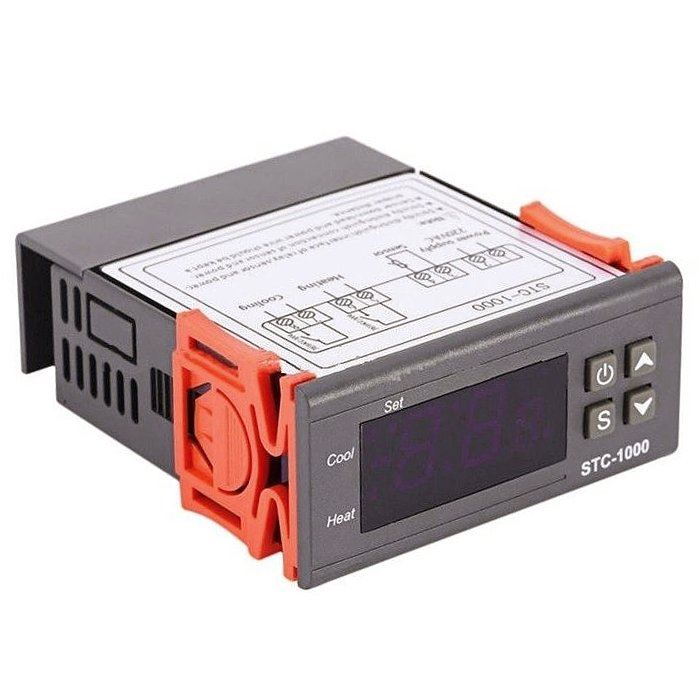

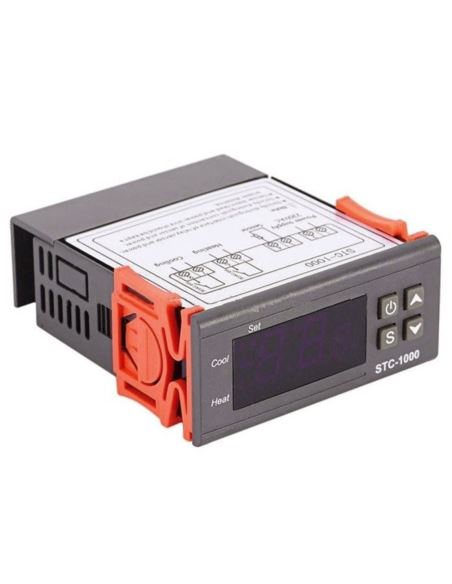

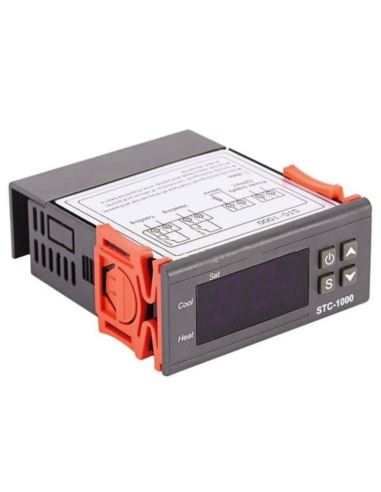

Termostat STC-1000 LED do zabudowy 220V AC

Termostat STC-1000 do zabudowy 220V AC

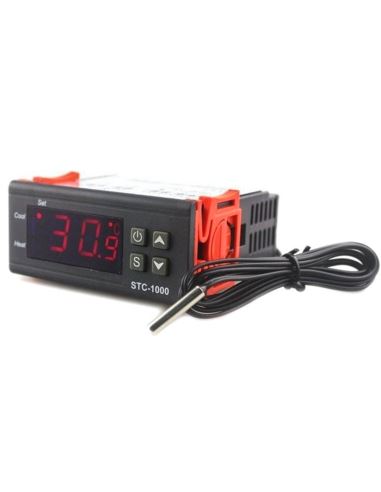

Regulator temperatury STC-1000 to termostat przeznaczony do zabudowy i może automatycznie sterować ogrzewaniem lub chłodzeniem. Posiada wyświetlacz LED oraz przewód z czujnikiem temperatury NTC.

Wykorzystany może być w urządzeniach takich jak np. lodówki, wędzarnie, piece, baseny, szklarnie, akwaria itp. Posiada szeroki zakres pomiaru temperatury: od – 50 do 99°C.

Użytkownik może ustawić 4 parametry:
F1 - Ustawienie temperatury
F2 - Histereza: 0,3°V - 10°C
F3 - Czas opóźnienia zadziałania przekaźnika (miganie diody) - od 1 do 10 min.
F4 - Kalibracja czujnika temperatury: (-10°C do +10°C)

Gdy temperatura przekroczy ustawioną (F1 + F2) to załącza się chłodzenie, a gdy spadnie to załącza się grzanie.
Termostat posiada na wyjściu przekaźnik sterujący, który zależnie od stanu pracy otwiera lub zamyka styki o obciążalności do 10A i 220V AC, nie podaje na wyjściu napięcia.

Dane techniczne STC1000:

zakres pomiaru temperatury: od – 50°C do + 99°C
dokładność pomiaru: ±1 °C dla zakresu (– 50°C do +70°C)
zasilanie: 110-220 V AC, 50/60 Hz
prąd max przekaźnika: 10 A
moc max 2200W
pobór mocy: < 3 W
czujnik temperatury: NTC
Średnica czujnika 4mm
Rozdzielczość wskazań temperatury: 0,1°C
temperatura przechowywania -30°C - 75°C
wymiary panelu przedniego: 75 x 34,5 mm
wymiary całego urządzenia: 75 x 34,5 x 85 mm
długość przewodu czujnika: 1m
waga: około 107 g

Warunki pracy STC1000:

temperatura pracy termostatu: od 0 do 60°C
dopuszczalna wilgotność: 20% - 85%

Cechy STC1000:

Funkcja grzewcza - w tej opcji, przekaźnik pozostaje aktywny, dopóki temperatura nie osiągnie wyznaczonej wartości.
Funkcja chłodzenia - w tym ustawieniu, przekaźnik jest aktywny, aż temperatura nie obniży się do ustalonej wartości.
Regulacja temperatury poprzez określenie wartości docelowej oraz wartości histerezy.
Możliwość kalibracji wskazań temperatury.
Opóźnienie w zadziałaniu przekaźnika.
Czytelny ekran LCD.

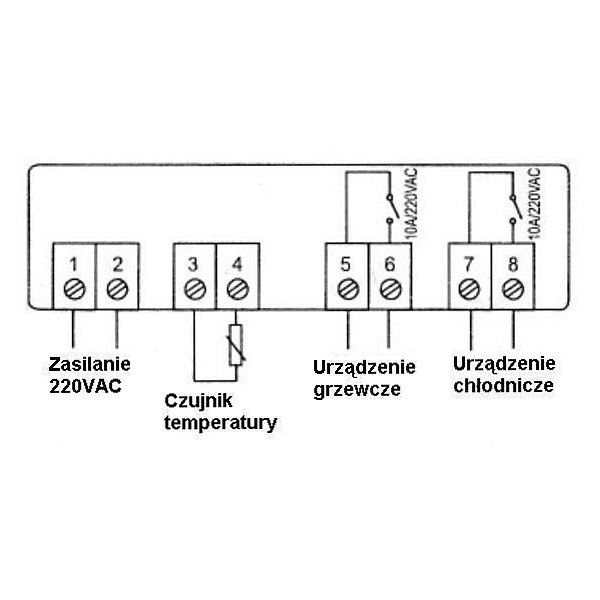

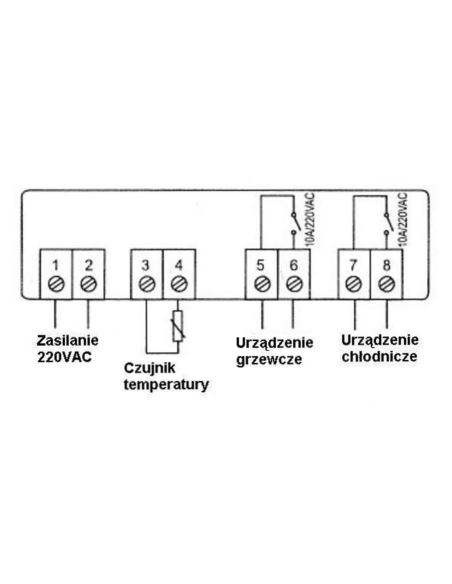

Schemat połączenia umieszczony na obudowie.
Prosta, lekka konstrukcja.
Szeroki zakres regulacji temperatur (od -50 do +90 stopni Celsjusza).
Automatyczne powiadomienia o przekroczeniu temperatury lub błędzie czujnika.

Programowanie regulator temperatury STC1000:

1. Sprawdzanie parametrów:

Podczas normalnej pracy, nacisnąć raz przycisk ▲ zostanie wyświetlona zadana temperatura.
Jednokrotne naciśnięcie przycisku ▼ spowoduje wyświetlenie zadanej histerezy.

2. Ustawianie parametrów:

Podczas normalnej pracy, przytrzymać przycisk „S” przez około 3 sekundy, uruchomi się tryb nastawy temperatury, a na wyświetlaczu pojawi się „F1”, dioda SET będzie świecić.
Za pomocą strzałek ▲ lub ▼, przechodzimy do kolejnych pozycji ustawień.
Aby przeprowadzić zmianę wartości żądanego ustawienia, należy wybrać odpowiednią pozycję, następnie trzymając przycisk „S”, zmienić wartość nastawy za pomocą przycisku ▲ lub ▼.
Po ustawieniu zadanej wartości, należy zwolnić przycisk „S” i jednokrotnie nacisnąć przycisk zasilania.
Spowoduje to zapisanie ustawionych wartości i powrót do trybu wyświetlania aktualnej temperatury.
Jeśli po wejściu w tryb ustawień, w czasie 10 sekund nie wykona się żadnej operacji, urządzenie automatycznie powróci do trybu normalnej pracy.
Jeśli podczas zapisu parametrów, wystąpi błąd (na wyświetlaczu pojawi się „Er”), sterownik powróci do trybu normalnej pracy w czasie 3 sekund.

3. Przywracanie ustawień fabrycznych:

W przypadku wystąpienia błędu, na wyświetlaczu pojawi się „Er”.
Wciśnięcie dowolnego przycisku w tym momencie, spowoduje przywrócenie ustawień domyślnych i powrót do trybu normalnej pracy.

Opisy błędów Regulatora STC1000:

Błąd czujnika. Sterownik aktywuje sygnalizację czujnika, kiedy jego obwód jest rozwarty, lub zwarty. Sterownik przestaje działać i sygnalizuje błąd sygnałem dźwiękowym i komunikatem „EE” na wyświetlaczu. Aby wyłączyć alarm, należy przycisnąć dowolny przycisk.Gdy usterka zostanie usunięta, sterownik przejdzie do trybu normalnej pracy.

Temperatura poza dopuszczalnym zakresem. Gdy temperatura przekroczy dopuszczalne wartości pomiarowe, sterownik przestaje działać i sygnalizuje błąd sygnałem dźwiękowym, oraz komunikatem „HH” na wyświetlaczu. Aby zatrzymać alarm, należy przycisnąć dowolny przycisk. Gdy temperatura znajdzie się w dopuszczalnym zakresie pomiarowym, sterownik powróci do normalnego trybu pracy.

Zestaw zawiera:

Regulator temperatury - 1 szt
Czujnik temperatury NTC - 1 szt
Instrukcja w j. Angielskim
