Zestaw Fotowoltaika do grzania wody 2,49kW

Zestaw fotowoltaiczny OFFGRID o mocy znamionowej 2,49kW do grzania wody grałkami elektrycznymi

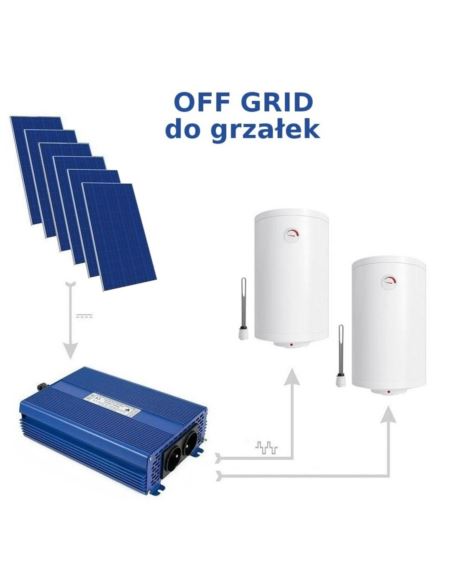

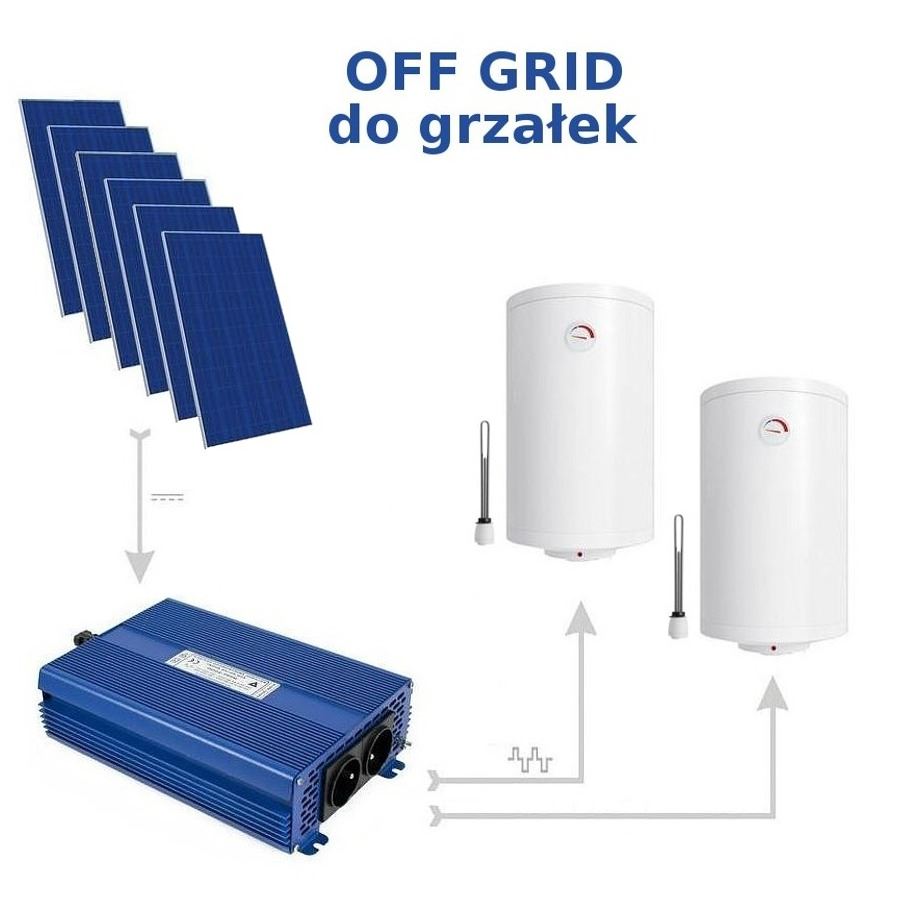

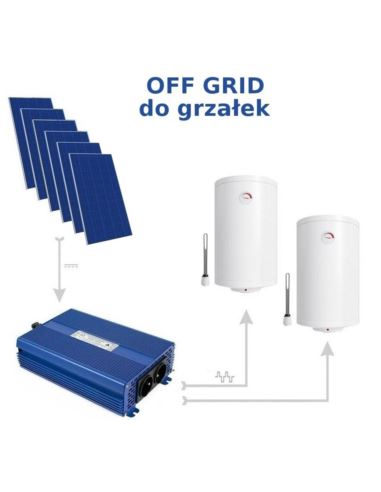

Zestaw fotowoltaiczny do pracy poza siecią energetyczną, całkowicie niezależny, przeznaczony do podłączenia jednej lub 2 grzałek elektrycznych z termostatem bimetalicznym lub bez. Moc generowana po zamontowaniu zestawu zależna jest od ilości światła słonecznego padającego na panele fotowoltaiczne, a więc od kąta nachylenia konstrukcji, azymutu, pory dnia i warunków pogodowych.

Zestaw fotowoltaiczny składa się z:

- Przetwornicy solarnej ECO Solar Boost MPPT-3000 DC/AC
- 6 szt. wysokiej klasy modułów fotowoltaicznych JASOLAR JAM54S30-415MR o  mocy 415Wp,
- 2 kpl złacz fotowoltaicznych MC4 (2 wtyki + 2  gniazda),
- 100m przewodu fotowoltaicznego DC H1Z2Z2-K 4mm2 1500VDC (50m czerwony + 50m czarny)

Możliwość zmiany ilości paneli fotowoltaicznych w zestawie (do max 7 szt.), długości przewodu fotowoltaicznego (25m, 50m, 100m) oraz dobór konstrukcji montażowej. Ze względu na gabaryt możliwy jedynie odbiór osobisty.

Po wymianie przetwornicy DC/AC na falownik 1-fazowy, zestaw można wykorzystać do połączenia z siecią energetyczną OnGrid oraz zgłosić do Zakładu Energetycznego w celu oddawania do sieci nadprodukcji energii.

Opis podzespołów:

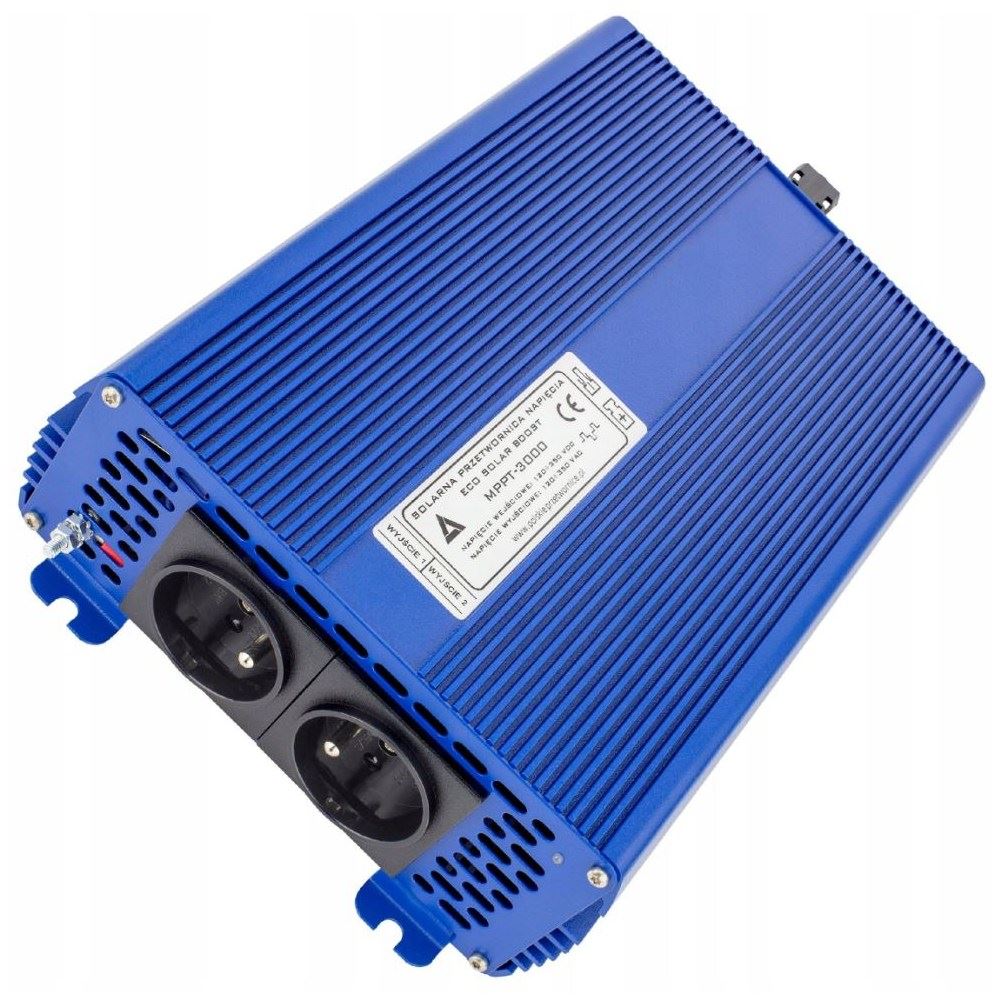

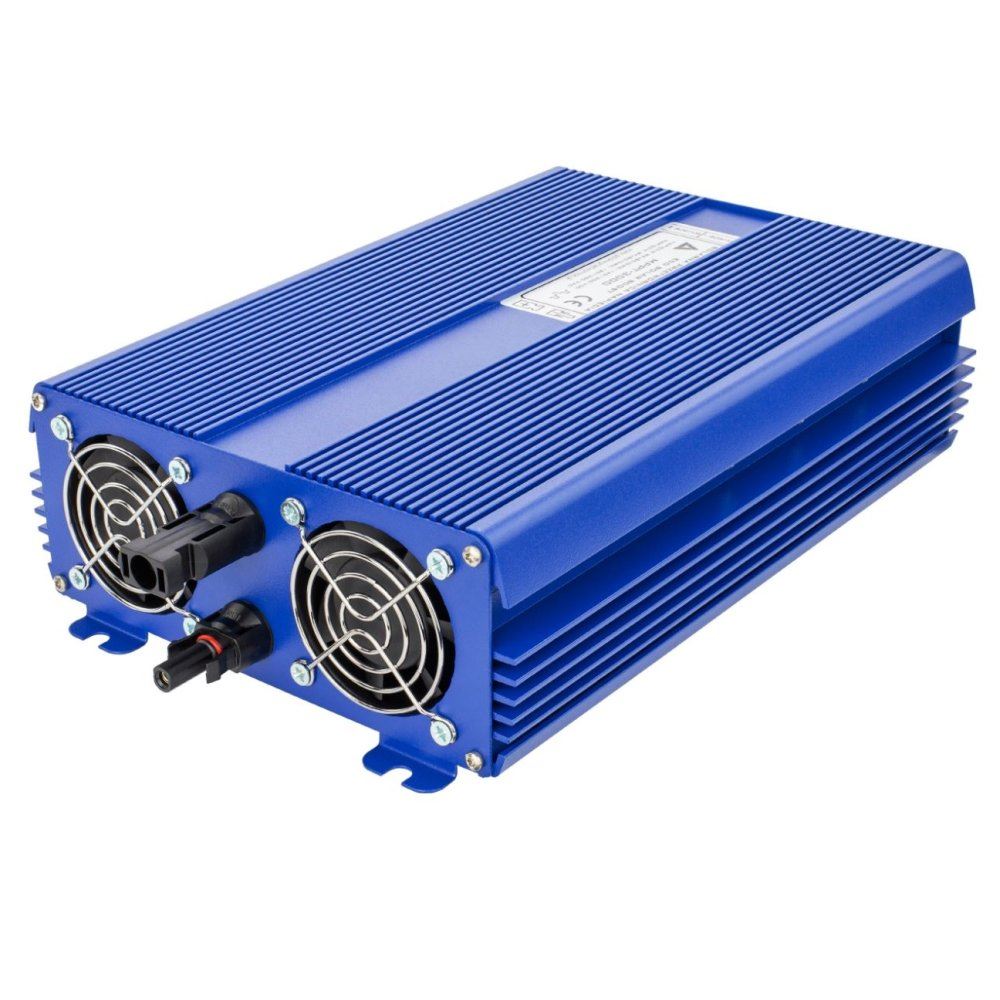

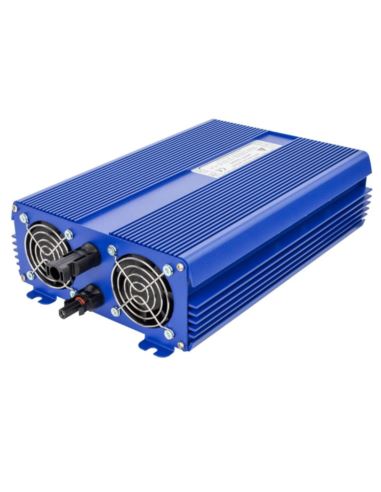

1. Przetwornica fotowoltaiczna do grzania wody ECO Solar Boost MPPT-3000 3kW

Przetwornica umożliwia bezpośrednie zastosowanie instalacji fotowoltaicznej do zasilania urządzeń grzewczych, takich jak bufory, bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 7 sztuk) typowych paneli fotowoltaicznych, o napięciu roboczym około 35V lub odpowiedniej ilości innych, oraz odbiornika energii.

Prąd stały generowany z fotowoltaiki, nie może być bezpośrednio dostarczony do urządzeń grzewczych ze względu na ryzyko błyskawicznego wypalenia styków rozłączających. Zostaje on zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3kW

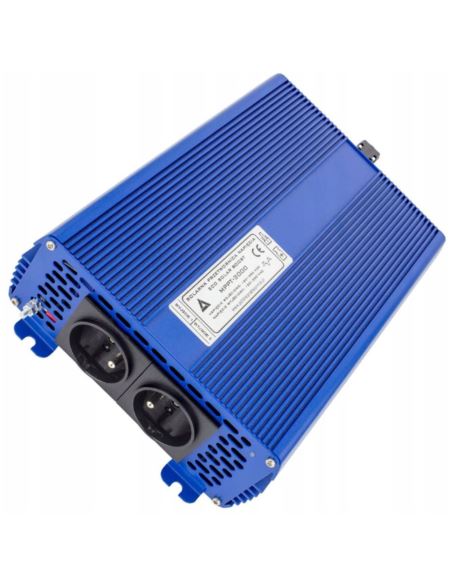

Przetwornica posiada 2 wyjścia z gniazdkami sieciowym:
- wyjście priorytetowe, na którym zawsze jest napięcie
- wyjście zależne, które włączane jest gdy na wyjściu nr 1 nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia 1

Zabezpieczenia:

Przetwornice z serii ECO Solar Boost zostały wyposażone w szereg zabezpieczeń, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie wyłączy się.

W sytuacji wykrycia nieprawidłowości, przetwornica sygnalizuje błąd poprzez miganie zielonej diody sygnalizacyjnej, znajdującej się na jej obudowie oraz sygnałem dźwiękowym.

Wentylator w urządzeniu włącza się automatycznie.

W wypadku przegrzania się, urządzenie wyłączy się automatycznie i zasygnalizuje ciągłym sygnałem dźwiękowym. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie prawidłowej temperatury.

Specyfikacja przetwornicy:

Model: MPPT-3000
Napięcie wejściowe: 120 do 350V DC
Napięcie wyjściowe: 120 do 350V AC
Przebieg napięcia wyjściowego: modyfikowana sinusoida - trapez
Częstotliwość napięcia wyjściowego: 50Hz
Maksymalna moc: 3000W
Funkcja MPPT: tak
Połączenie paneli PV: szeregowe
Złącze zasilania DC: MC4 (+) (-)
Gniazdo wyjściowe 230V: E (z bolcem) - 2 szt
Wyjście V AC nr 1: priorytetowe
Wyjście V AC nr 2: zależne
Zabezpieczenie przeciążeniowe: tak
Zabezpieczenie pod/nadnapięciowe: tak
Zabezpieczenie termiczne: tak
Temperatura pracy: -25°C ~ +55°C
Sprawność: >94%
Chłodzenie: aktywne (wentylator)
Stopień ochrony: IP21
Obudowa: aluminium
Wymiary: 290x190x80 mm
Waga: 2,4 kg

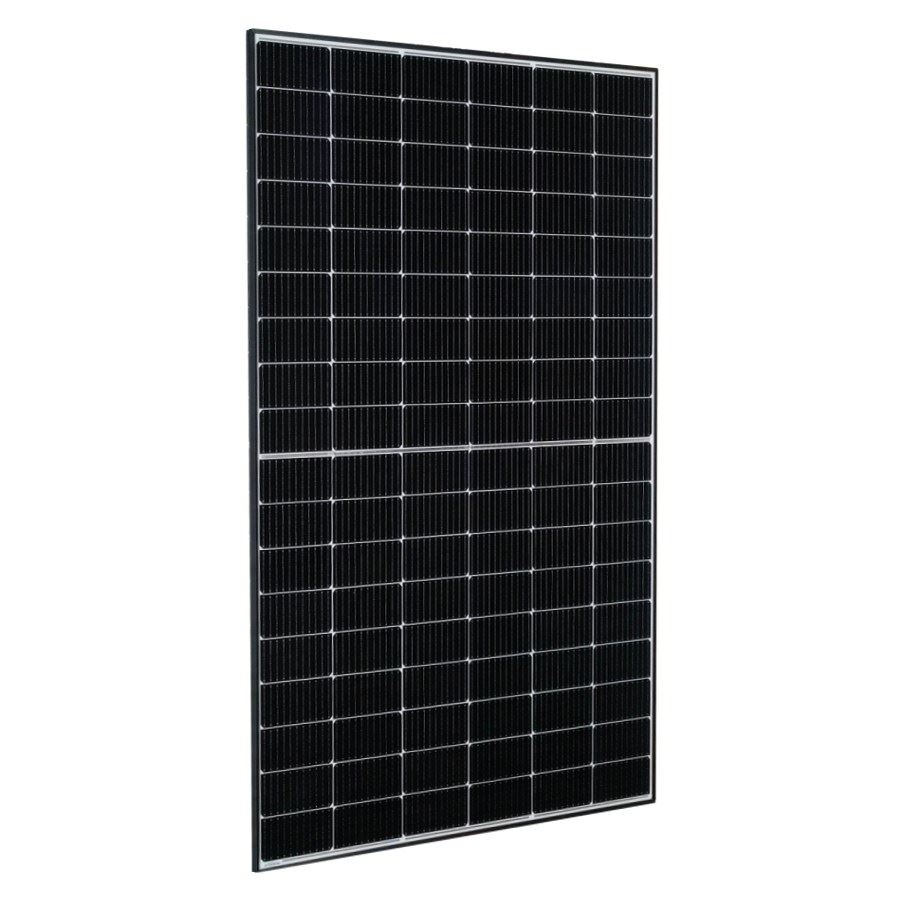

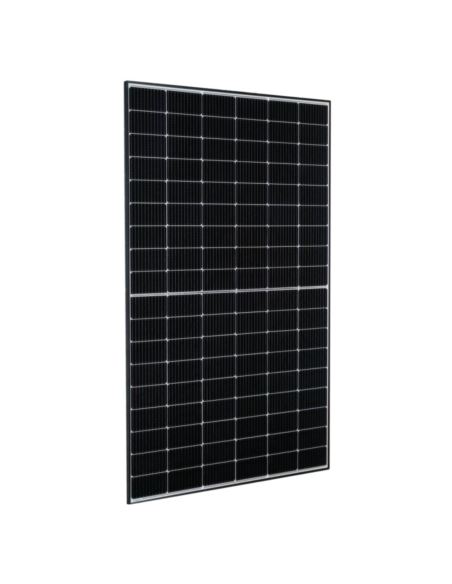

2. Moduły fotowoltaiczne JASOLAR JAM54S30-415MR o mocy 415Wp 30mm czarna rama

Monokrystaliczny moduł fotowoltaiczny renomowanej firmy JASolar wykonany w technologii 120 ogniw połówkowych z 3 diodami bypass. Wykonanie w technologii ogniw połówkowych cechuje niższa rezystancja wewnętrzna oraz straty mocy o 1/4 mniejsze w stosunku do panelów opartych na konstrukcji klasycznej (pełnych ogniwach). Panele w tej technologii charakteryzuje również zmniejszony wpływu zacienienia na wytwarzanie energii. Wykonany w wersji z czarną ramą.

Specyfikacja:

- moc maksymalna: 415W
- technologia ogniw połówkowych: 120 półogniw monokrystalicznych
- sprawność modułu 21,3%
- dodatnia tolerancja mocy wyjściowej 0~+5W
- współczynnik temperaturowy Isc (αIsc): +0,045 %/°C
- współczynnik temperaturowy Voc (βVoc): -0,275 %/°C
- Współczynnik temperaturowy Pmax (γPmax): -0,350 %/°C
- typ konektora: MC4 (1000V) MC4.EVO2 (1500V)
- długość kabli przyłączeniowych: 1000mm (+) / 1000mm (-)
- przekrój żył kabli przyłączeniowych: 4mm2
- wymiary: 1722x1134x30mm
- waga: 21,5kg
- max. obciążenie statyczne (od przodu):  5400 Pa
- max. obciążenie statyczne (od spodu): 2400 Pa
- napięcie obwodu otwartego STC: 37.45V
- napięcie mocy maksymalnej STC: 31.61V
- prąd zwarciowy STC: 14.02A
- prąd mocy maksymalnej STC: 13.13A

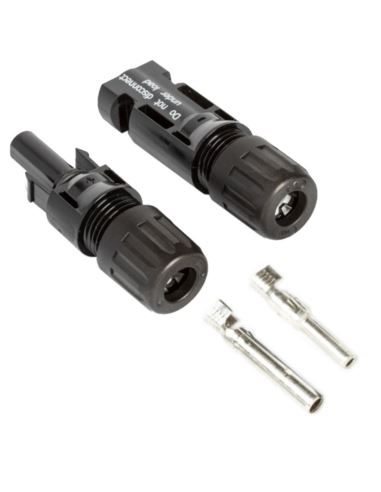

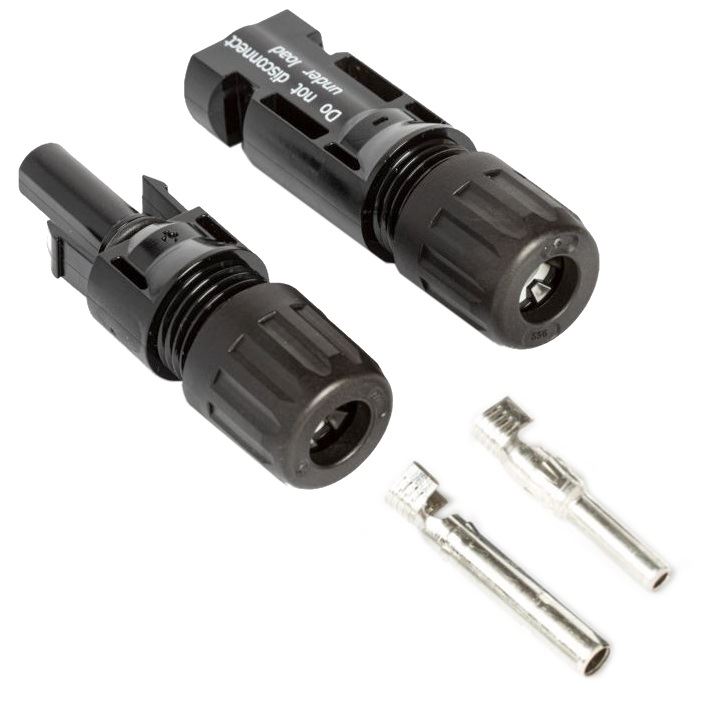

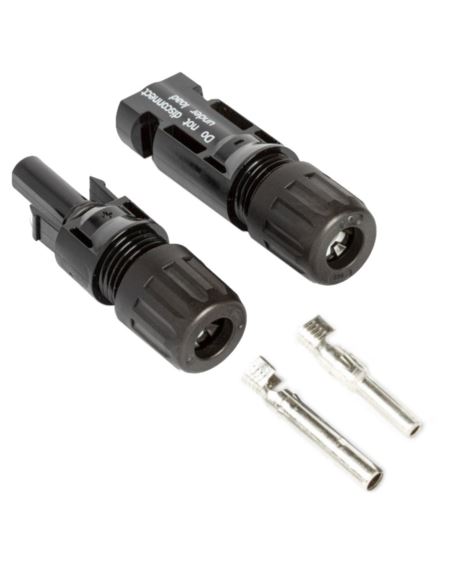

3. Złącza MC4 kpl

Wysokiej jakości komplet złącz MC4: gniazda fotowoltaiczne (-) oraz 2 wtyki fotowoltaiczne (+) do podłączenia okablowania z modułów fotowoltaicznych do przetwornicy DC/AC

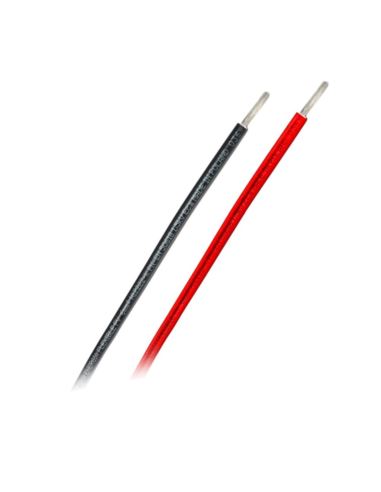

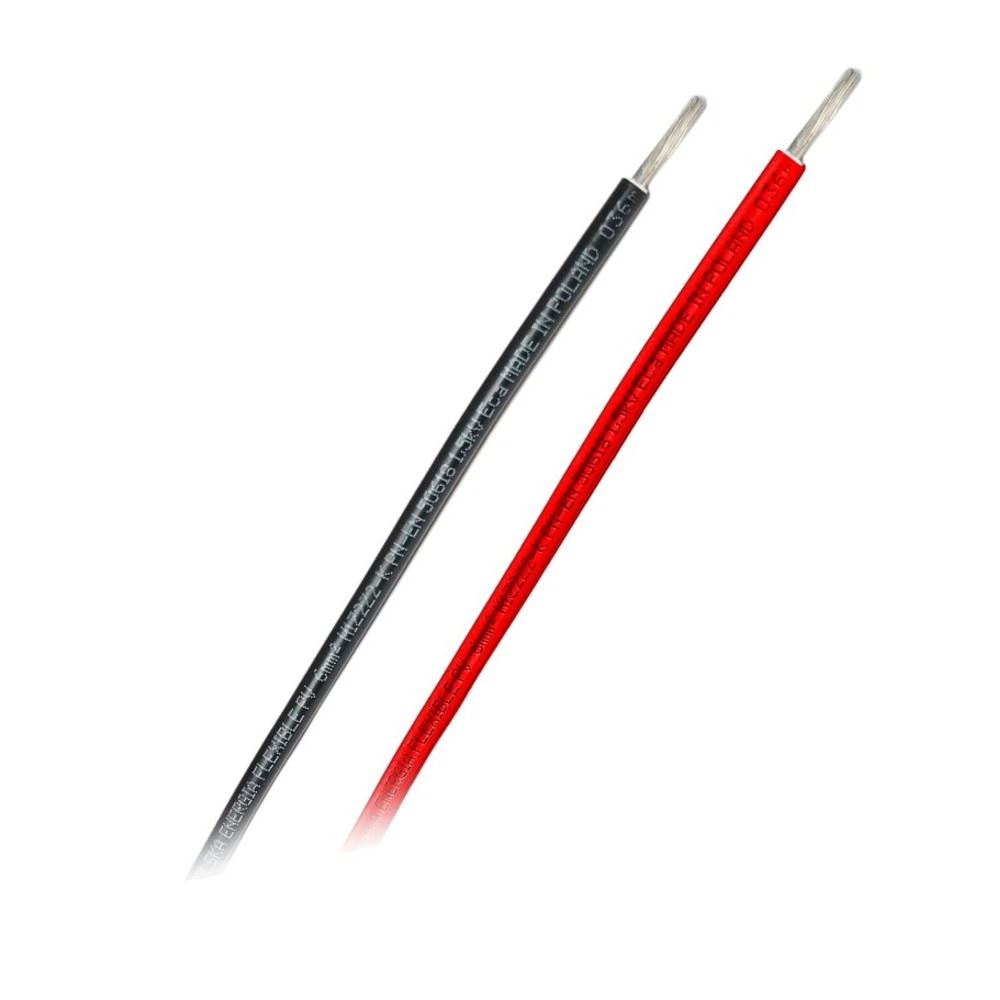

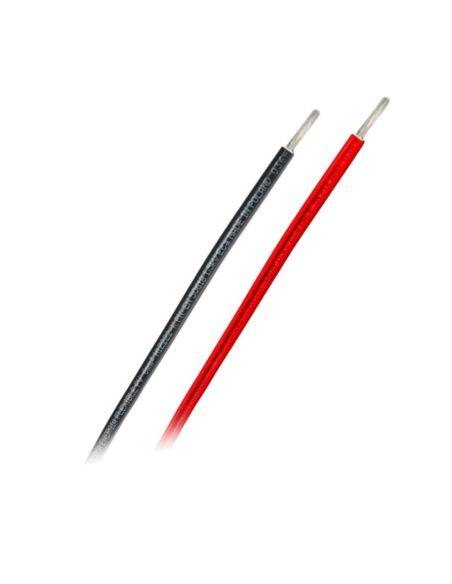

4. Przewód fotowoltaiczny H1Z2Z2-K 1500VDC

Przewody jednożyłowe z żyłą wielodrutową ocynowaną miękką wg VDE 0295 kl. 5 i IEC 60228 kl.5, w izolacji
i powłoce z sieciowanego tworzywa bezhalogenowego. Przewody są odporne na promieniowanie UV oraz bardzo trwałe w naszych warunkach atmosferycznych. Mogą być stosowane wewnątrz budynków, w elektrowniach na dachach budynków jak również w rozbudowanych elektrowniach naziemnych.

Norma: PN-EN 50618:2015-03

Charakterystyka:

Temperatura pracy: od -40°C do +90°C (+120°C/20.000h)
Dopuszczalna temperatura żył podczas zwarcia: 200°C
Niska emisyjność oraz toksyczność dymów
Bardzo dobra odporność na promieniowanie UV
Niska chłonność wody
Bardzo dobre własności mechaniczne
Napięcie pracy: AC: U0/U=600/1000V, DC: U0/U=900/1500V
Próba napięciowa: 4000V
Min. temperatura układania: -25℃
Min. promień gięcia połączenia na stałe: 4 x Ø
CPR - Certyfikaty/DoP
Żyła: z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Izolacja:  sieciowane tworzywo bezhalogenowe, kolor biały
Powłoka: sieciowane tworzywo bezhalogenowe, kolor czarny
