Listwa kontrolno-pomiarowa PXC-SKA 70 Z

Listwa PxC-SKA 70Z Phoenix Contact

Właściwości listwy zasilającej PxC-SKA 70Z umożliwiają dokonanie przerw w obwodach zasilania urządzeń elektrycznych.

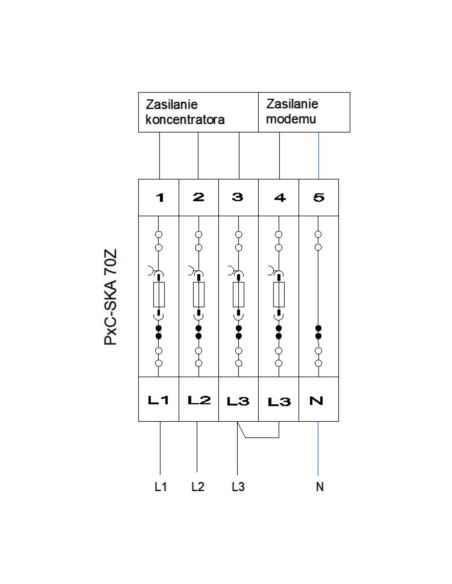

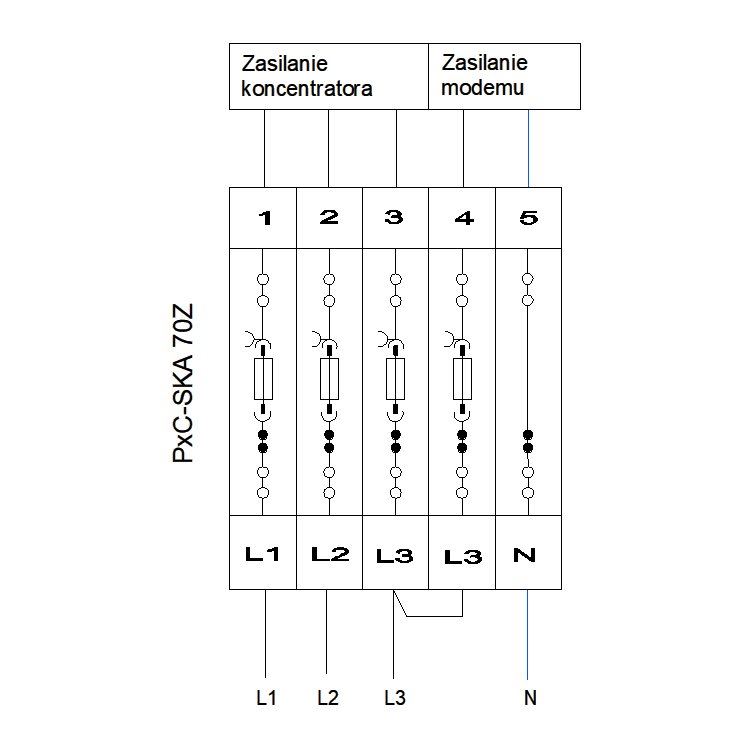

Listwa posiada 5-złączek z zaciskami sprężynowymi Push-in, w tym 4 złączki odłączalne PT 2,5-QUATTRO TG czteroprzewodowe z wyciągalnymi wtykami bezpiecznikowymi P-FU 5X20 w torach napięciowych, oraz 1 złączkę nierozłączalną neutralną czteroprzewodową PT 2,5-QUATTRO BU.

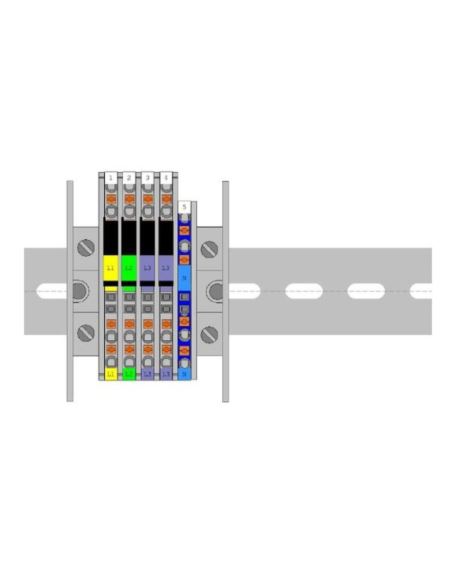

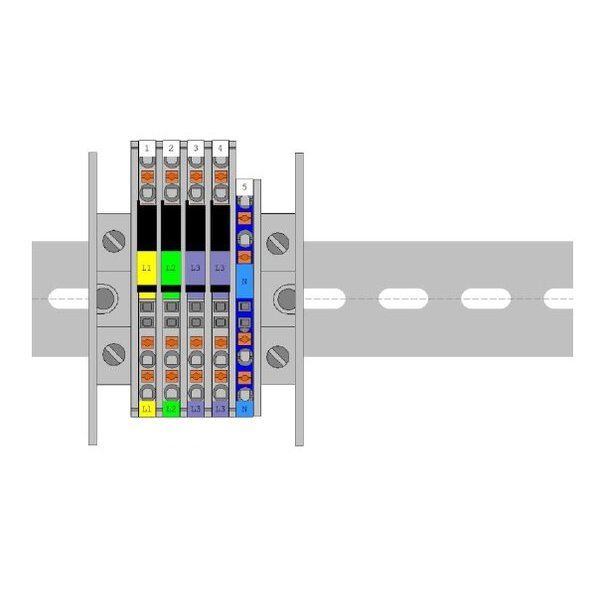

PxC-SKA 70Z jest przystosowana do bezpośredniego montażu na płycie montażowej lub innym elemencie konstrukcyjnym i po podłączeniu przewodów gotowa do pracy. Listwa jest również wyposażona w transparentną, zamkniętą pokrywę oraz wsporniki umożliwiające zaplombowanie listwy.

Parametry elektryczne

Napięcie znamionowe izolacji w torach napięciowych*: 400V
Znamionowe napięcie udarowe*: 6kV
Zwarciowy prąd 1 sek. z przewodem 2,5mm2: 0,3kA
Strefa zabrudzeniowa: 3
Temperatura robocza - RTI: -60C - +105C
Wymiary obudowy (szerokość x długość x wysokość): 82x132x98 mm
Zakres podłączanych przewodów do obwodów napięciowych: 0,14-2,5 (4)** mm2
Klasa palności złączek i pokrywy wg UL 94 V0

Parametry wkładek bezpiecznikowych typu G5x20
Suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia. Prąd i napięcie określa zastosowany wtyk. In=6,3A / Un=250VAC / Iz=30kA

* wg. IEC 60947-7-1
** dotyczy przewodów jednodrutowych
